现代游戏引擎 - 引擎架构分层（二）

前言

• 资源层：负责加载管理资源
• 功能层：就是让画面可见，可动，可交互
• 核心层：提供各种核心服务，比如动画、物理、渲染、脚本、相机
• 工具层：编辑器，最上层
• 平台层：硬件输入适配
• 三方插件：SDK集成、或者工具独立出来

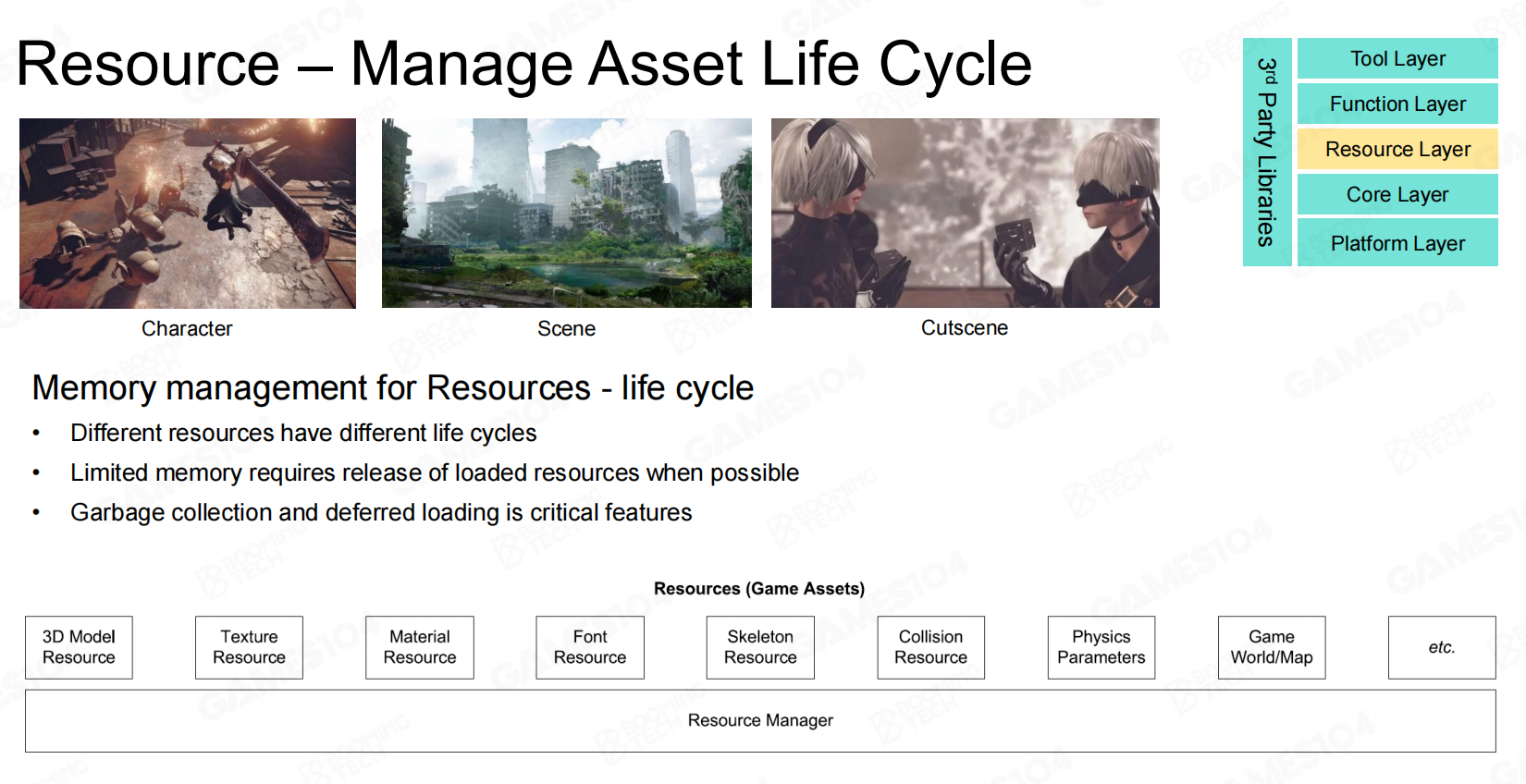

资源层

• 核心功能：管理资产的生命周期
• 资源导入引擎：要从资源繁杂的数据中，拿取引擎需要的信息，转变成引擎的资产
• 资源管理器：一个虚拟文件系统，通过路径引用来加载和卸载资源

资源生命周期

功能层

功能层的两大神兽：tick逻辑和tick渲染

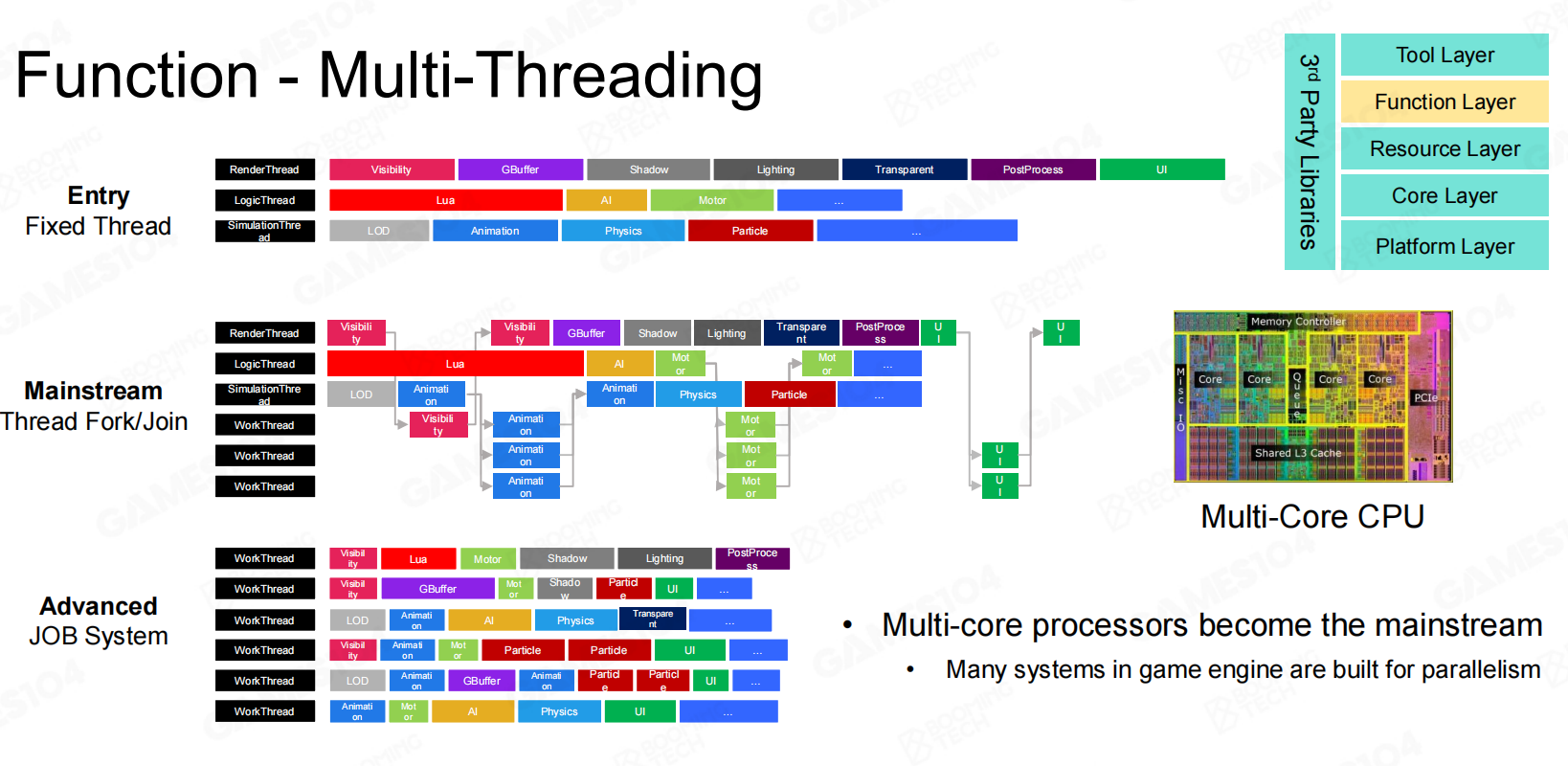

Tick

1. 入门版多线程
   • 逻辑线程
   • 渲染线程
   • 模拟线程
2. 主流商业引擎多线程
   • 在入门版基础上，把物理、渲染等可以多线程计算的放到多线程进行处理
3. 前沿技术
   • JobSystem：所有都是一个原子，把线程吃满

多线程

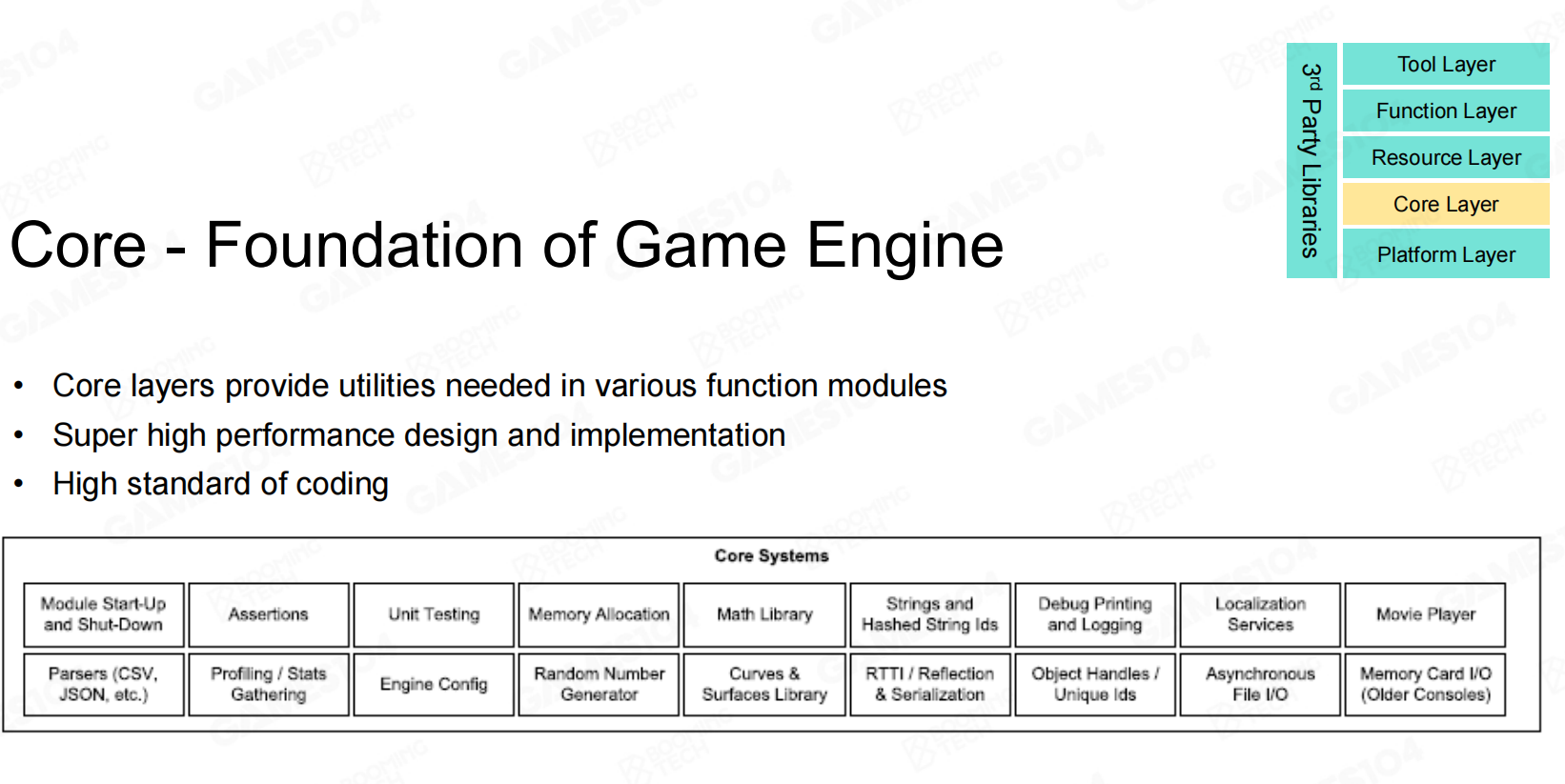

核心层

• 数学库：矩阵，大学学的线性代数就够用了、物理用的数学比较难
• 数学计算效率：不追求完全精准，极限接近就可以，追求效率高
• 数据结构和容器：
  • 矢量、地图、树木等
  • 使用高效的STL库
  • 避免片段内存
• 内存管理：
  • 内存池，分配
  • 缓存命中率高
  • 内存排列

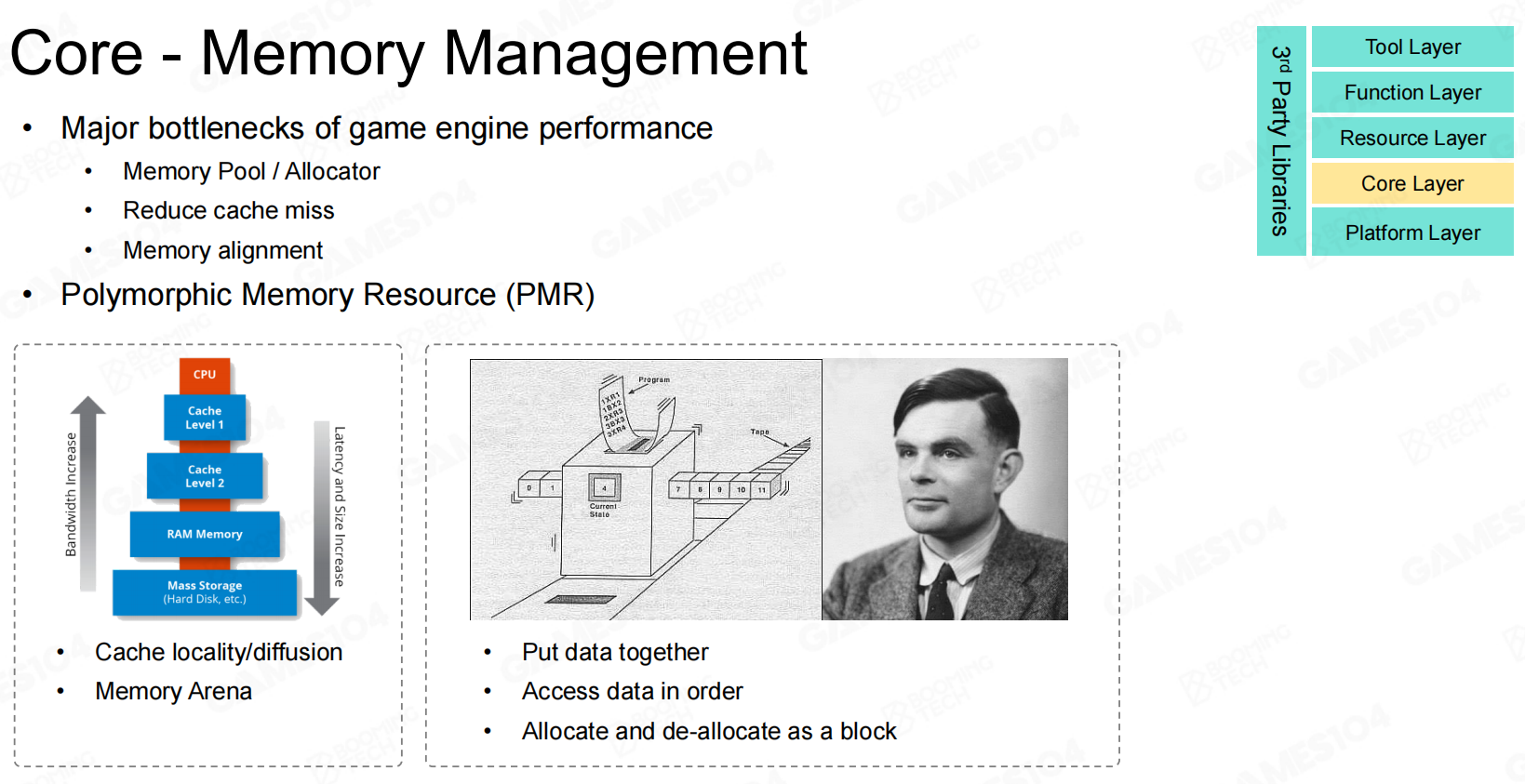

内存管理

内存分配金科玉律：

1. 把数据放在一起
2. 访问数据的时候最好顺序排列
3. 删除的时候最好一批次的删除

核心层基础

平台层

• 硬件输入适配：键盘、鼠标、手柄、VR等
• 渲染输出适配：不同显卡图形API适配，比如 DirectX 和 OpenGL
• 文件路径适配：ios和windows 文件路径
• 架构：Arm64、Arm32

平台层

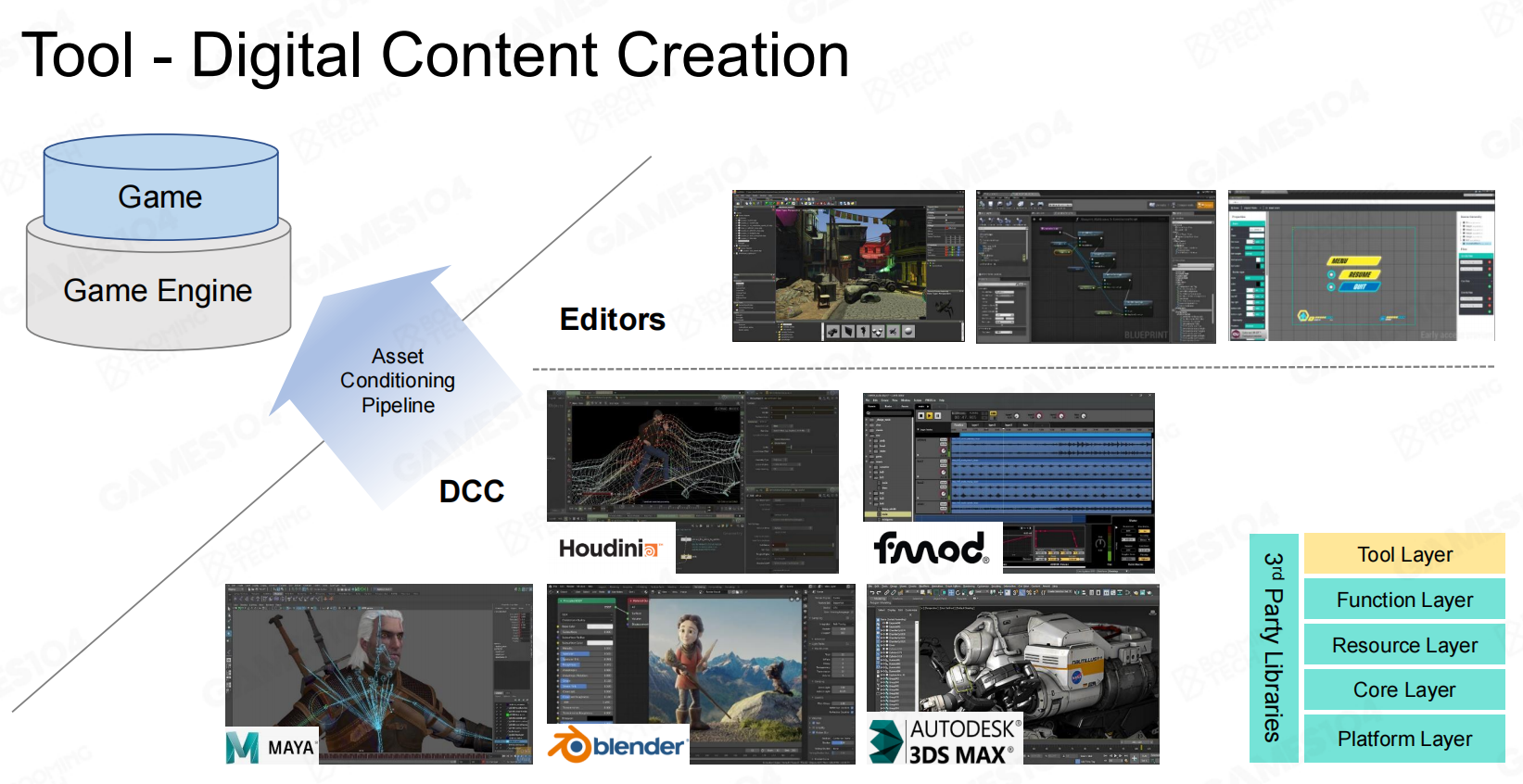

工具层

DCC（Digital Content Creation）：导出和导入

DCC

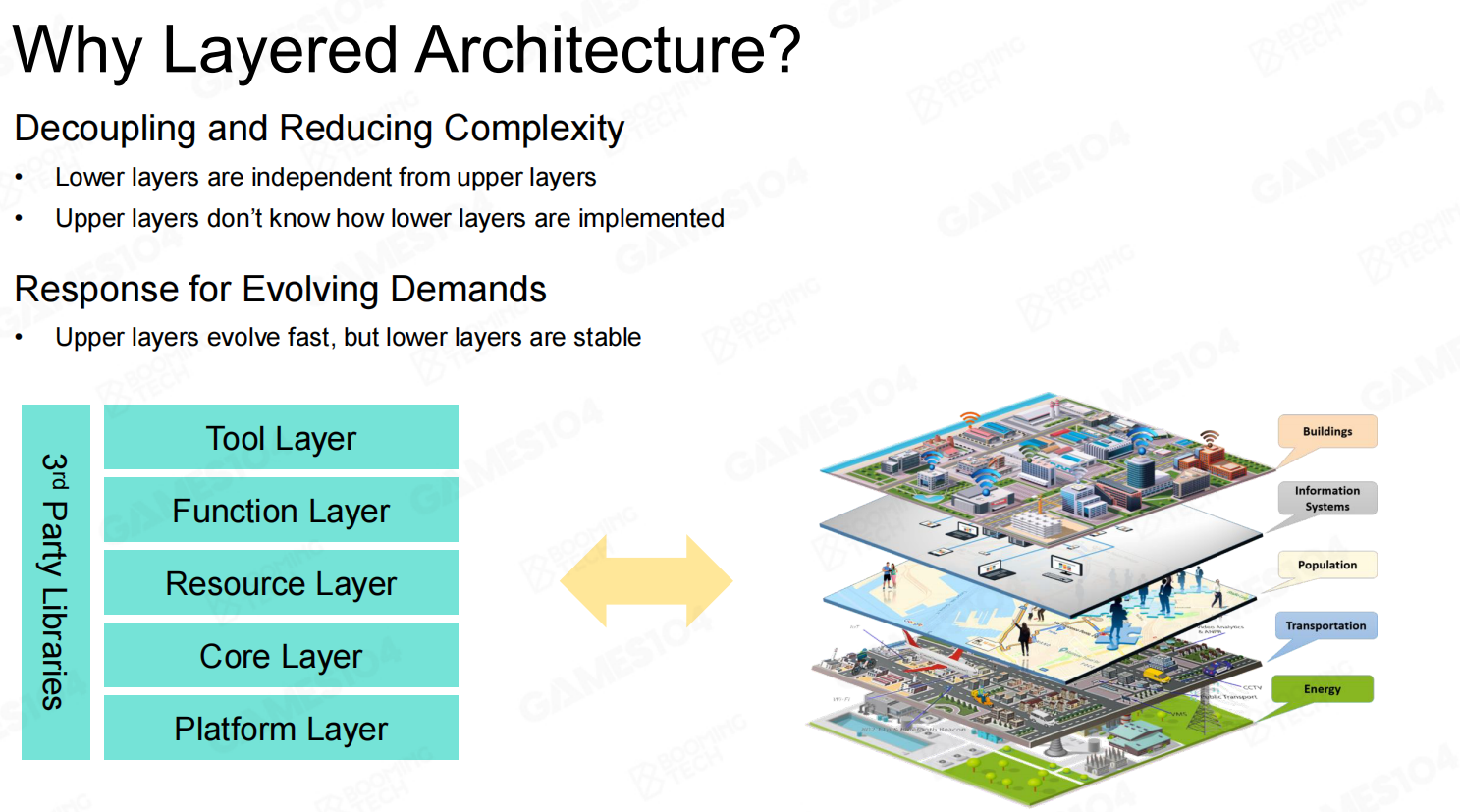

• 解耦和降低复杂性
  • 下层独立于上层
  • 上层不知道底层是如何实现的
• 对不断发展的需求的响应
  • 上层演化迅速，但下层演化稳定

架构分层
