现代游戏引擎 - 游戏中渲染管线、后处理和其他的一切（七）

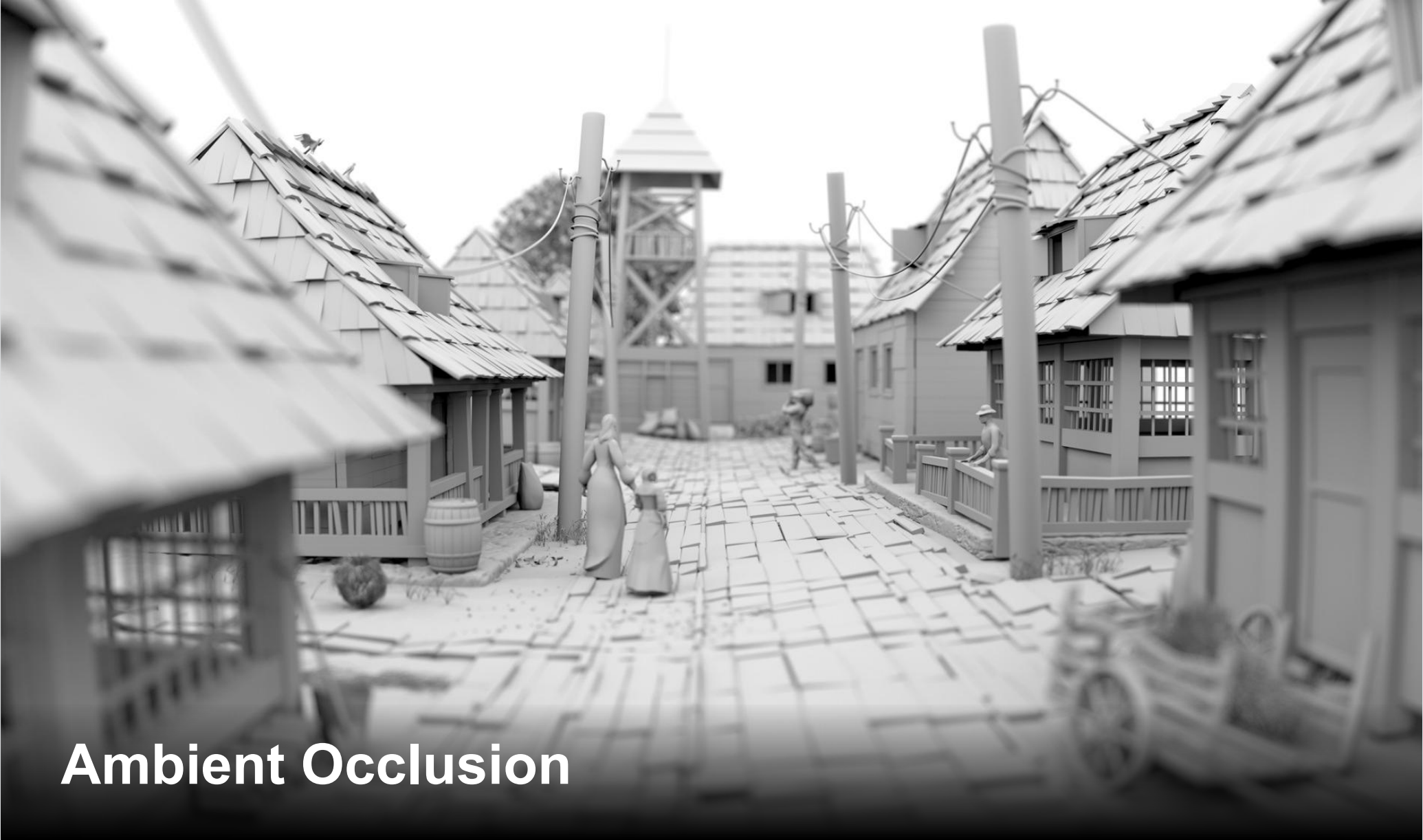

环境光遮蔽（Ambient Occlusion）

在之前的章节中，我们提到过对于阴影的处理，但有一种阴影是难以通过这种方式来处理的——物体自身局部对光线的遮挡，
比如人物眼角对皮肤、鼻子对面部的遮挡阴影。虽然从理论上来说，这种阴影也符合光照方程，但由于其局部遮挡的特性，
在统一的光照模型处理中很难得到较好的效果。
Ambient Occlusion

预计算环境光遮蔽（Precomputed AO）

Precomputed AO思想是将AO信息存储在角色纹理中，这样即使我们没有AO真正对应的网格结构，
也可以有较好的AO效果。这也是现在很多商业项目使用的方法。
Precomputed AO
其特点也很明显：

1. 无需几何上的遮蔽关系；
2. 需要额外的纹理存储信息；
3. 只能处理静态对象。

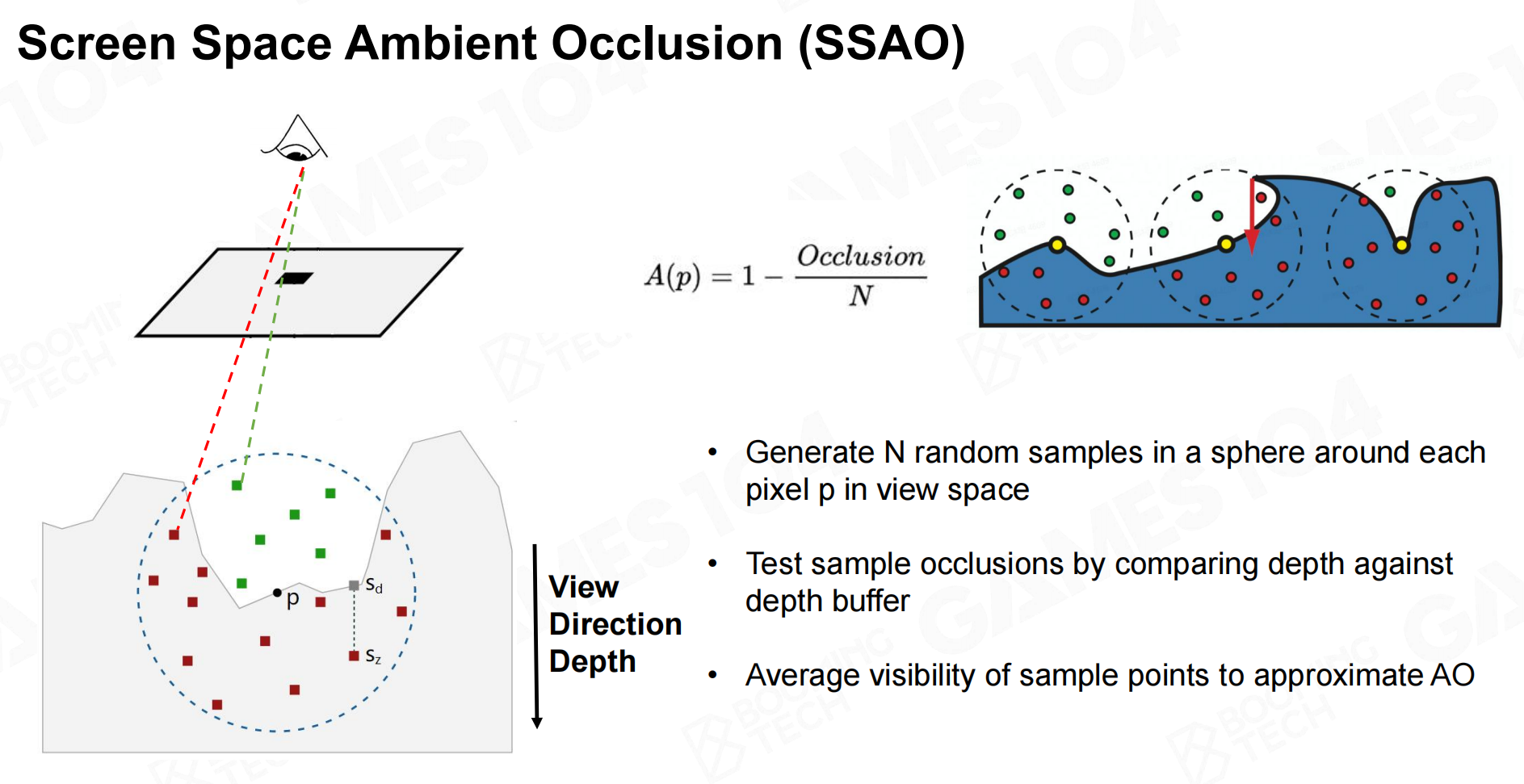

屏幕空间环境遮挡（Screen Space Ambient Occlusion+ - SSAO+）

SSAO的思想是将是对屏幕像素进行局部空间采样，计算点可显示的概率，作为最终颜色的比例系数。
SSAO

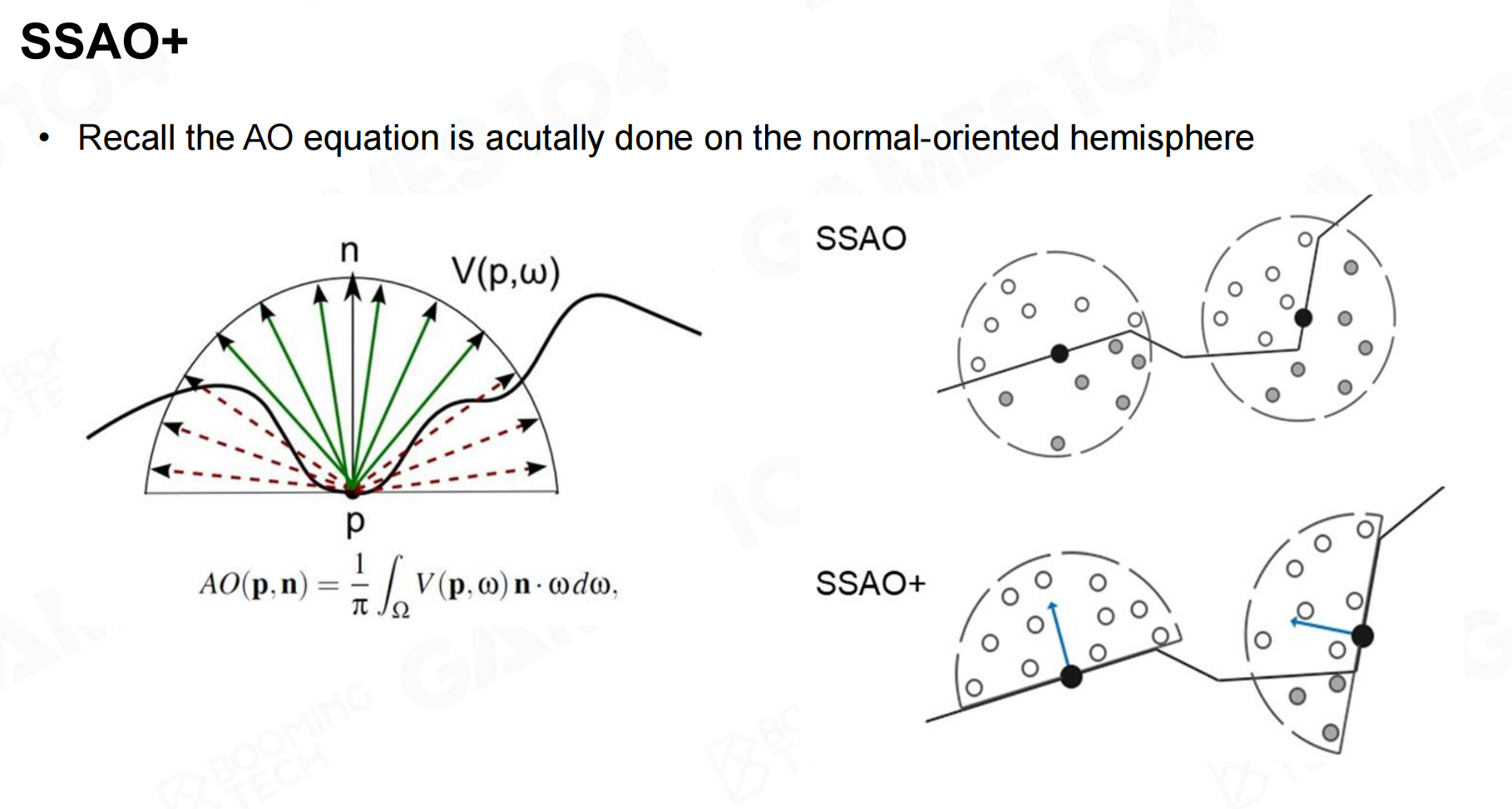

SSAO采样时使用的是球体区域采样，但实际我们看到一个平面时，可视区域只有半球。因此对其进行优化后改为SSAO+的方式进行处理：

1. 沿法线方向在视图空间生成半球面；
2. 多次区域采样，判断是否被遮蔽，计算颜色衰减比例。

SSAO+

相比Precomputed AO优点：动态处理AO效果

相比Precomputed AO缺点：

1. 实时计算量较大；
2. 需要有真实的遮蔽结构；
3. AO判断错误（当一个像素覆盖的深度很大也就是距离摄像机很远时，用球面进行采样计算覆盖的区域很大，很可能不是局部遮挡关系了，
   不应该进行处理。屏幕空间没有几何信息，因此无法判断采样区域内的对象关系，应该可以设定阈值进行一定的优化）

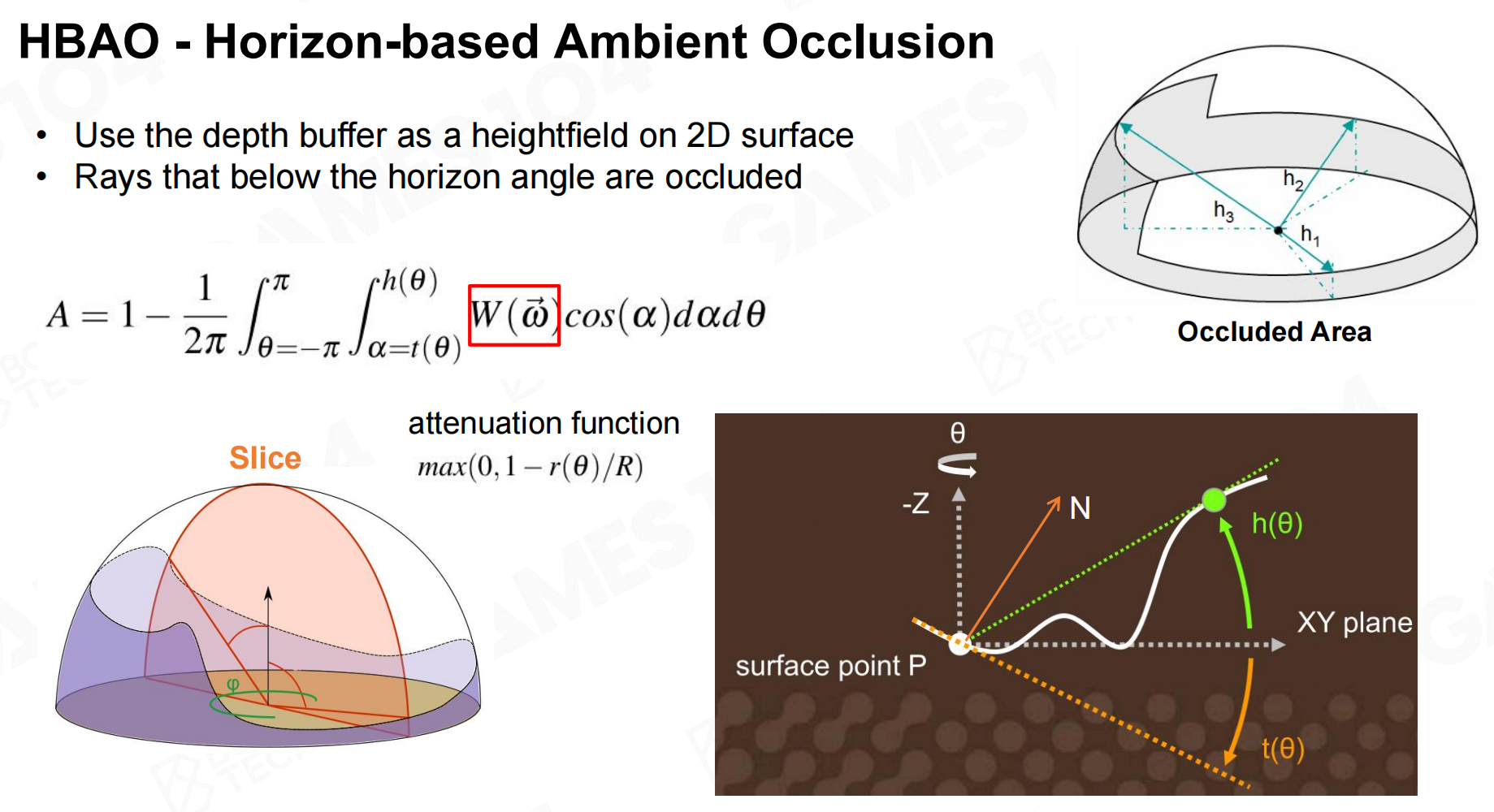

基于地平线的环境光遮蔽（Horizon-basedAmbient Occlusion - HBAO）

HBAO假设各个方向上的光贡献相同（这也是算法的缺陷），对SSAO+在计算衰减比例上做了简化：区域采样点计算比例 => 积分切面最大仰角
HBAO

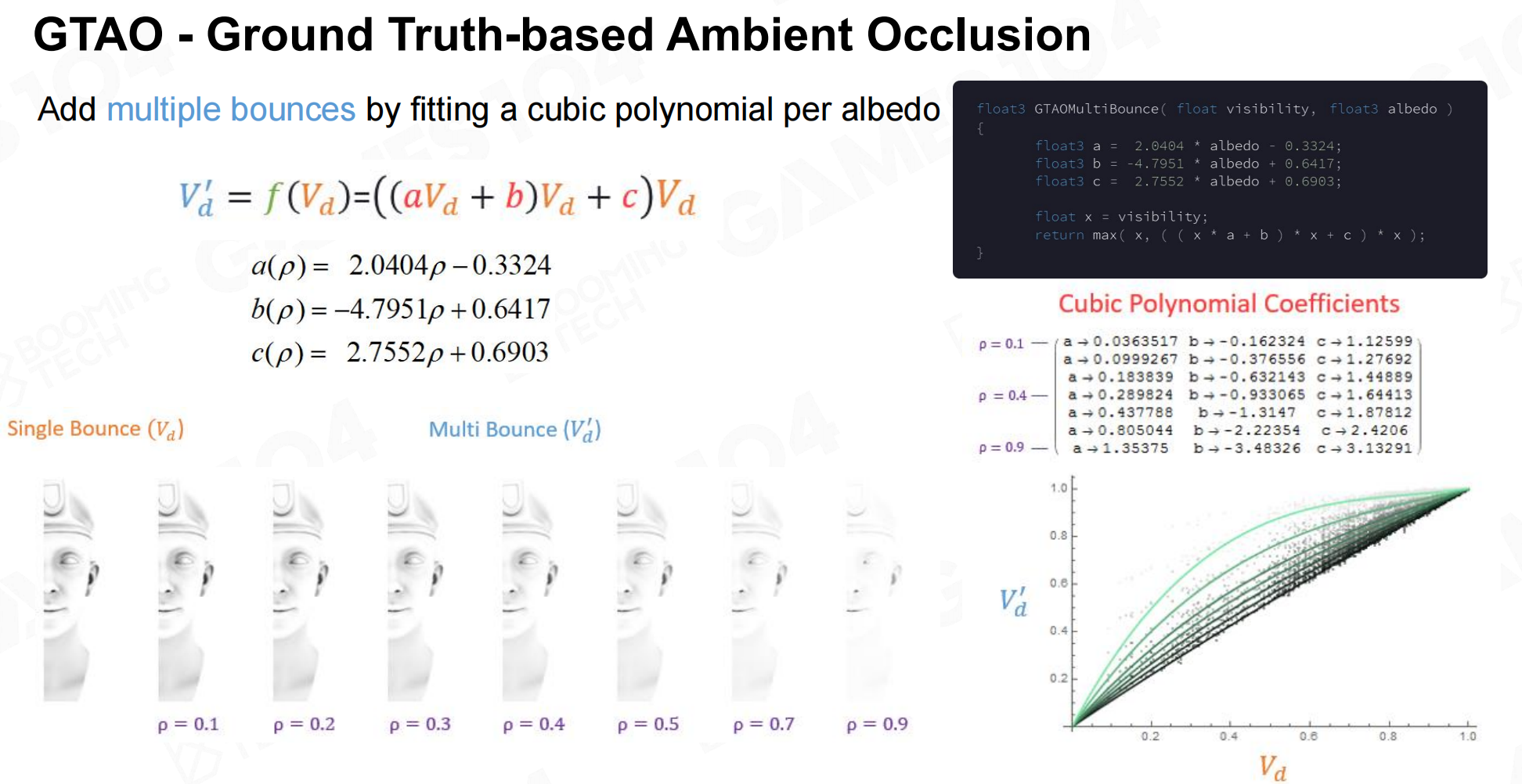

基于地面实况的环境遮挡（Ground Truth-based Ambient Occlusion - GTAO）

具体来说，GTAO在HBAO的基础上移除了随着距离衰减的可见性函数，转而使用一个常量1作为可见性（不过恢复了正常积分中的光线与法线之间的余弦项），
为了避免硬切导致的瑕疵，会考虑添加一个从一个较大的距离到最大的采样半径上使用一个从1到0的线性混合权重。为了模拟near-field的interreflection，
则是通过对多个具有代表性的场景在不同的albedo作用下的GI跟AO之间的数值关系进行匹配映射，得到了两者之间的关系的解析模拟解。
GTAO

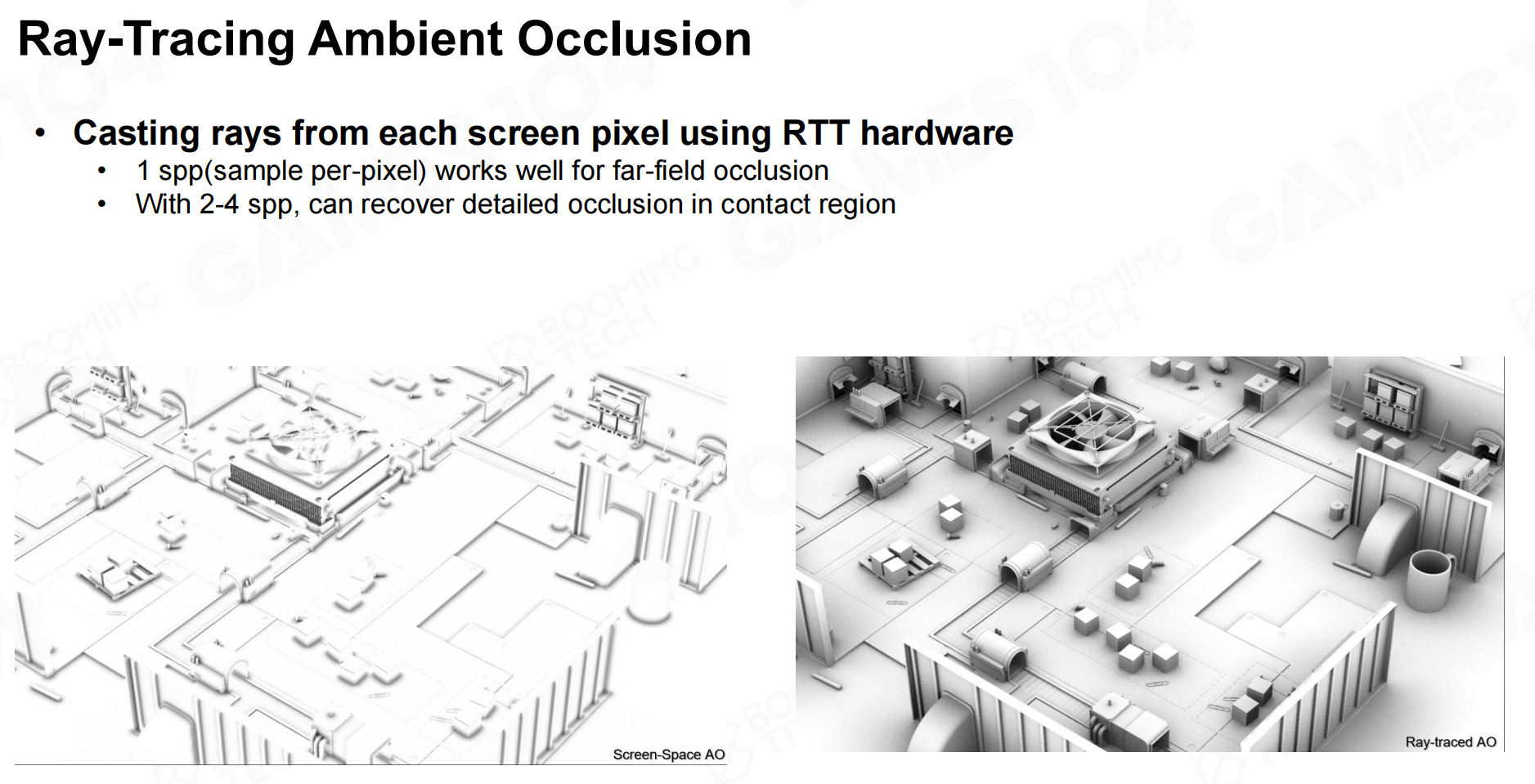

光线追踪环境光遮蔽（Ray-Tracing Ambient Occlusion）

基于RTX的硬件，每个像素发出一些射线来进行遮蔽检测来计算AO情况。
Ray-Tracing Ambient Occlusion

雾效（Fog）

Fog越浓，透明度约低。

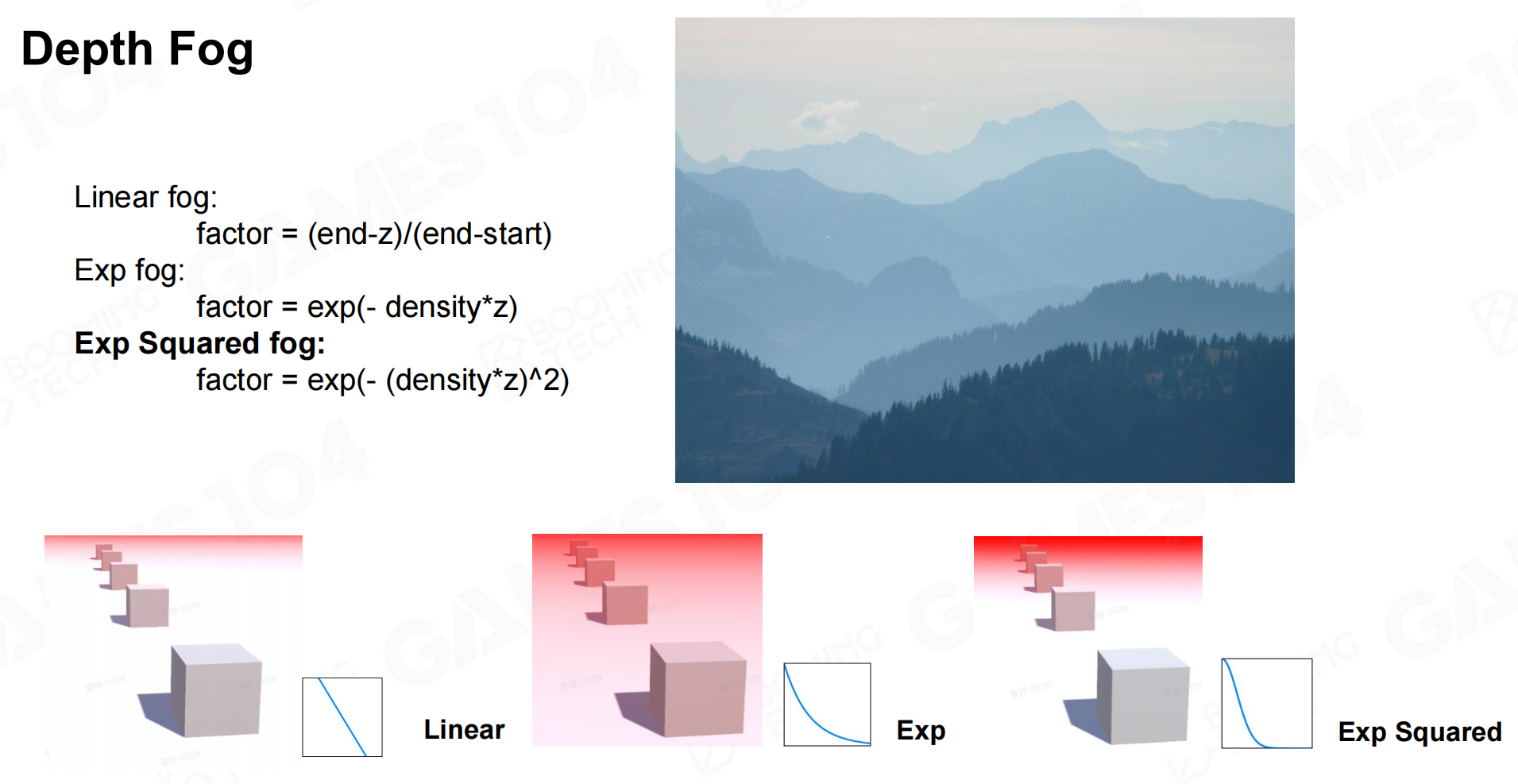

深度雾效（Depth Fog）

Depth Fog假设空间中充满了均匀的Fog，那么我们就只需要根据Depth缓冲就可以计算看到物体的透明度了。
常见的Fog透明度计算方式有三种：线性、指数、指数平方（最常用）。
Depth Fog

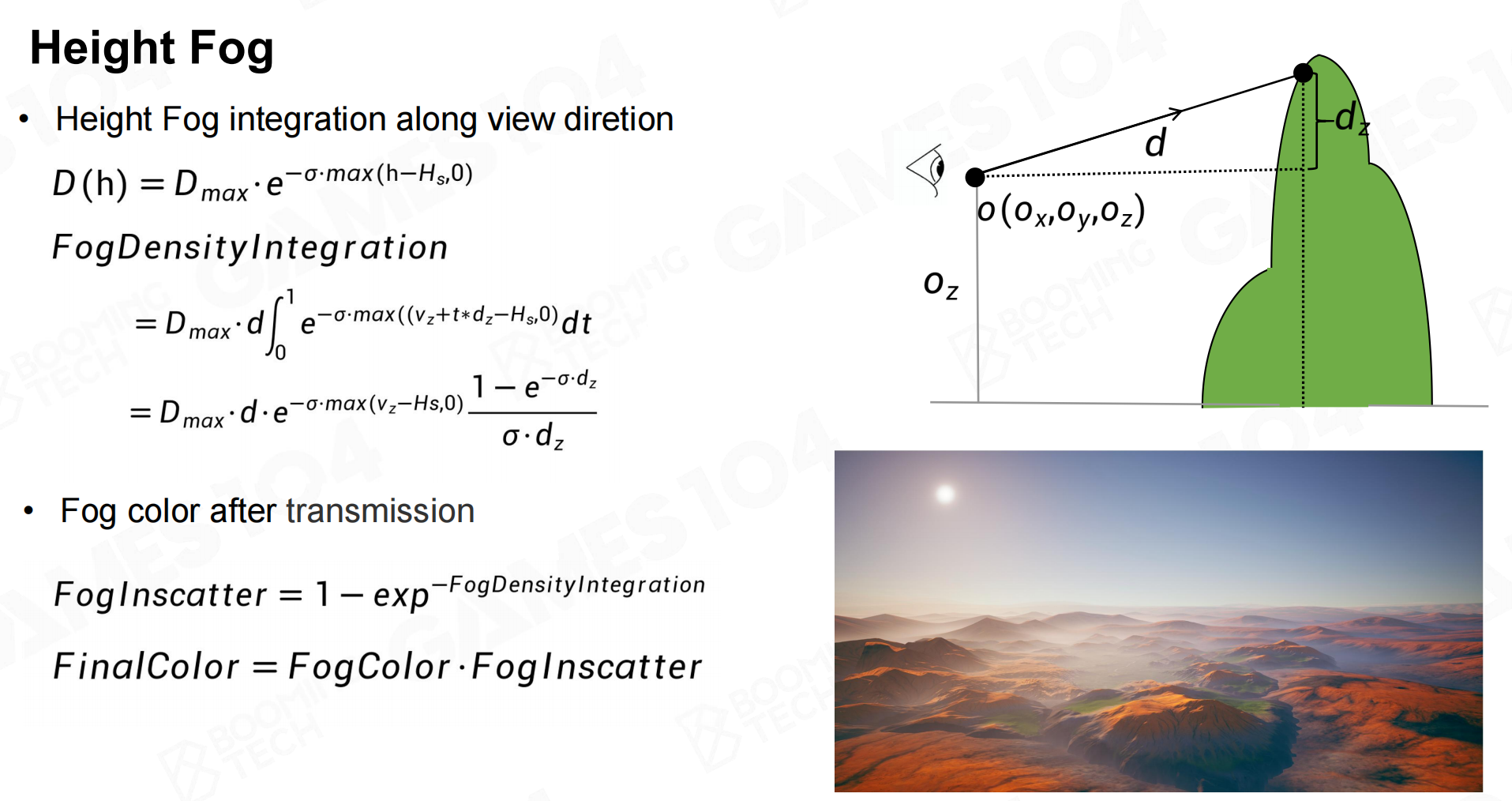

高度雾效（Height Fog）

Height Fog用来处理与高度相关的Fog，例如从山脚向上看，可以看到雾效；但在山顶缺看不到雾效。
Height Fog

体积雾（Volumetric Fog）

以上两种方式的Fog都是在屏幕空间进行处理的，这样有些效果就难以处理了，比如幽暗的环境，一束光透过fog。这就需要体积雾来处理了。

体积雾根据视锥与摄像机的远近，对空间进行划分（近处密）。对切分后的视锥进行Ray Matching等计算，处理方式与云的处理类似。
Volumetric Fog

抗锯齿

走样的原因：想要表达的东西太细，但是采样频率不足。大概分为三类：

• 边缘的采样
• 纹理的采样
• 高光的采样

走样的原因

Anti-aliasing

常用解决方案就是：多采样获取更多的样本，然后对样本进行加权和求和，以产生一个像素颜色
Anti-aliasing

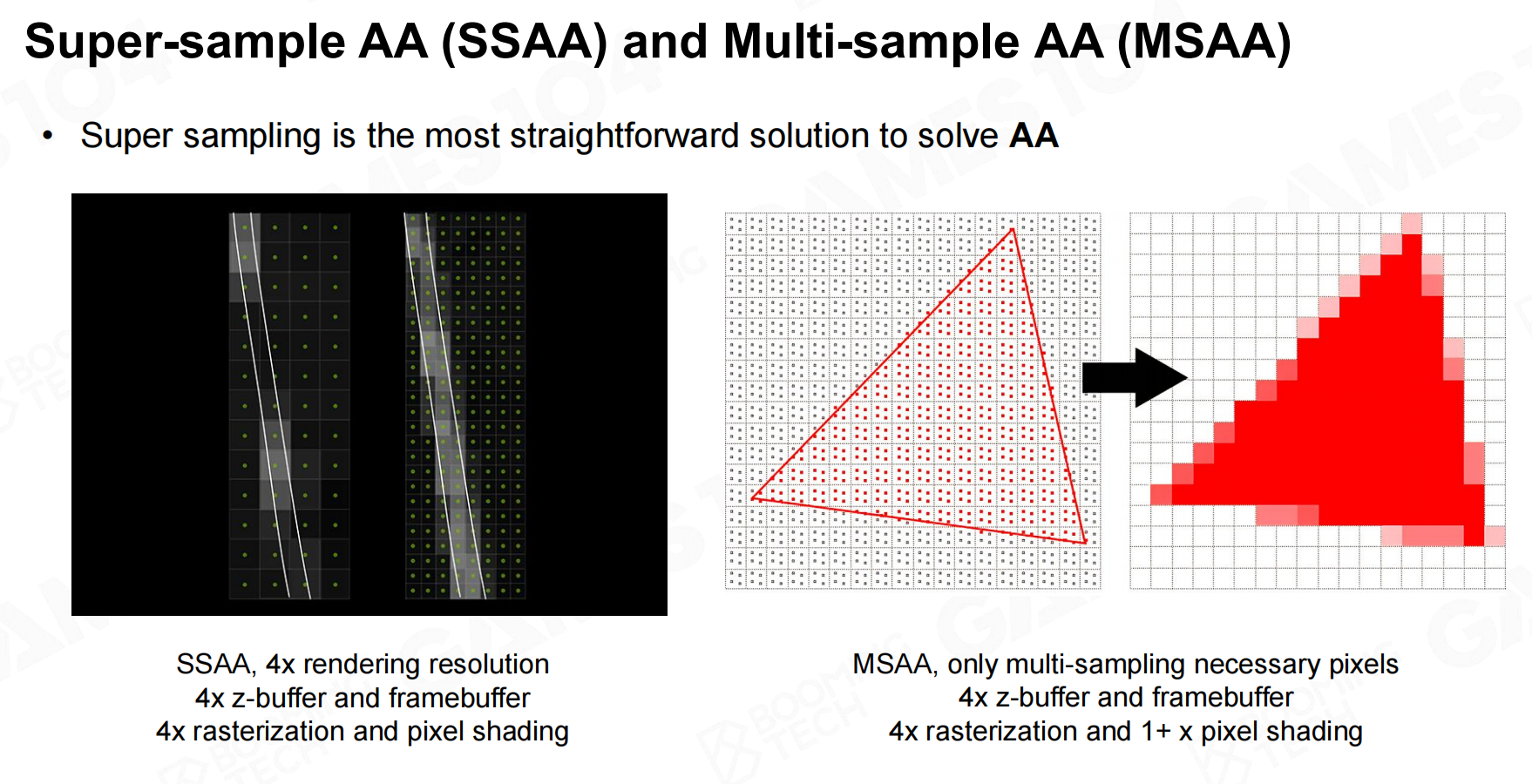

Super-sample AA (SSAA) and Multi-sample AA (MSAA)

SSAA是通过绘制一个高分辨率的图像做一下滤波变成低分辨率的结果，处理步骤如下：

1. 在一个像素内取若干个子采样点；
2. 对子像素点进行颜色计算（采样）；
3. 根据子像素的颜色和位置，利用一个称之为resolve的合成阶段，计算当前像素的最终颜色输出

MSAA优化了SSAA的着色次数：每个像素只着色一次，根据子像素覆盖情况，将着色的数据复制到相应的Color位置。
SSAA and MSAA

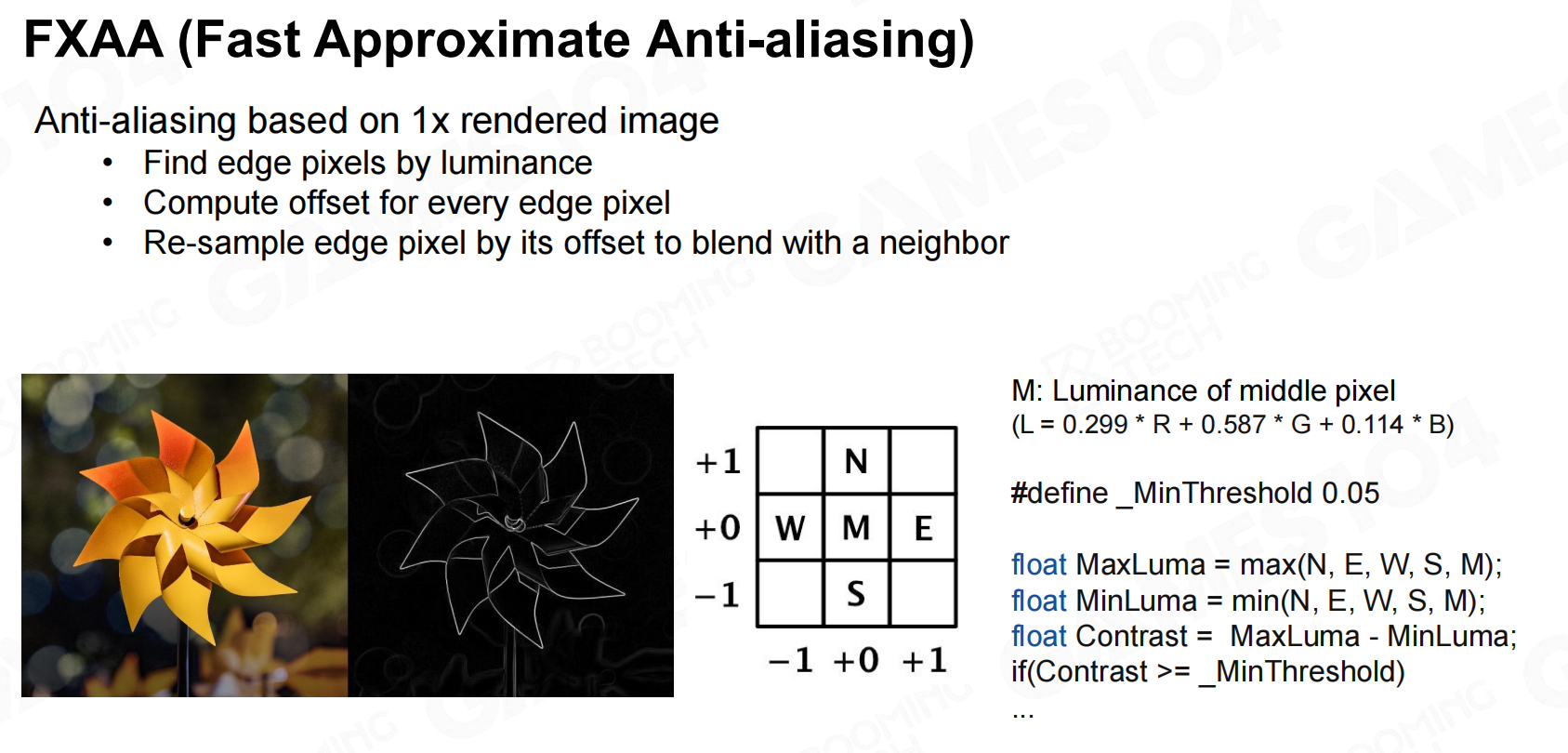

FXAA（Fast Approximate Anti-aliasing）

核心思想：提取边缘像素；将边缘像素与周围像素混合。
FXAA

为了判断边缘像素法线方向，通常会计算自身以及周围像素（8个）亮度，计算其中最大值与最小值之差作为判断依据。
（亮度不同的地方，以不同的阈值判断，缓解局部高频信息丢失）

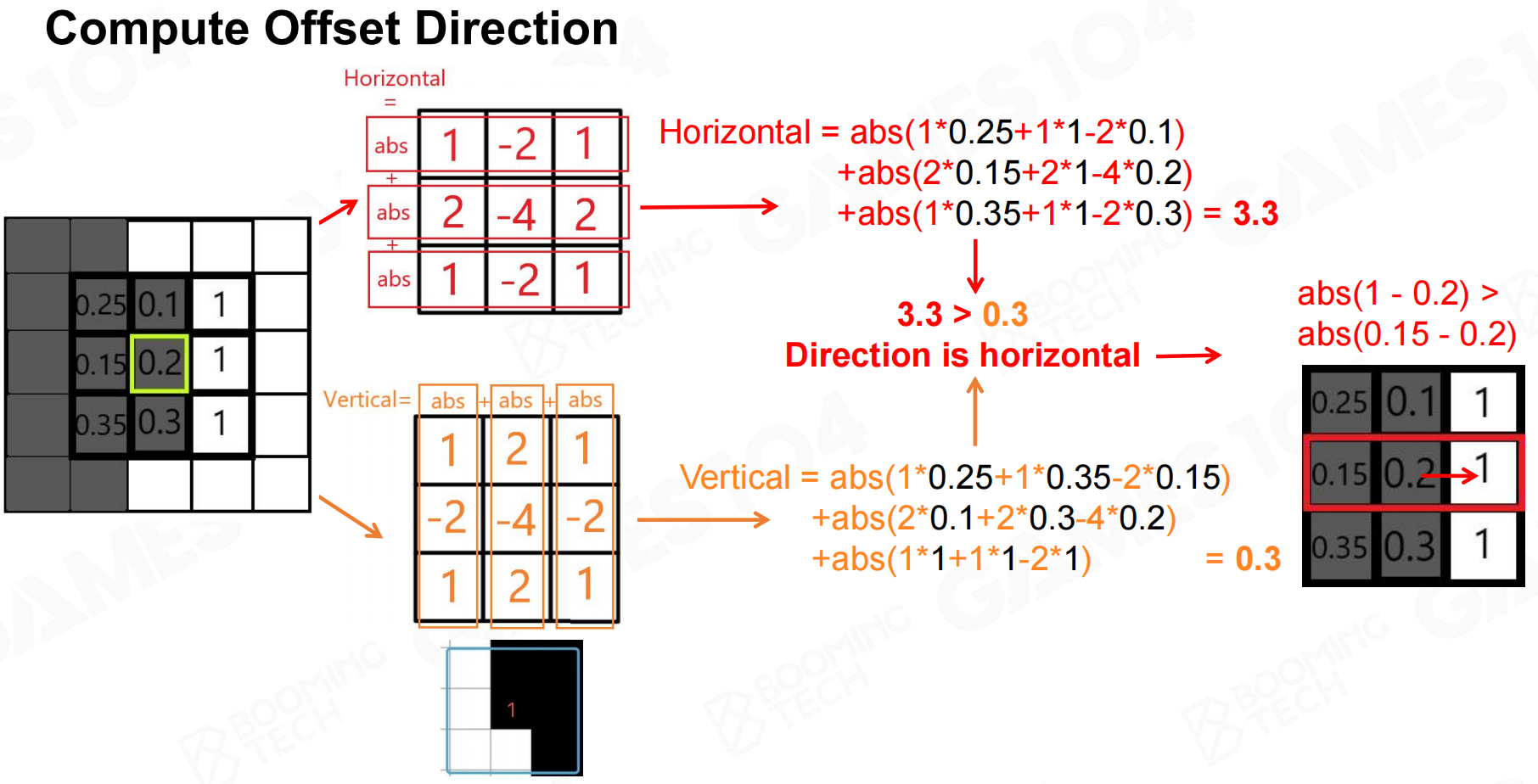

卷积计算偏移方向

在确定像素边缘方向之后，就需要进一步确定边缘的法线方向。处理思路如下：若边缘为水平方向，则判断上下像素与自身像素亮度的差值；
若边缘为垂直方向，则判断左右像素与自身像素亮度的差值。(法线朝向亮度变化大的方向)

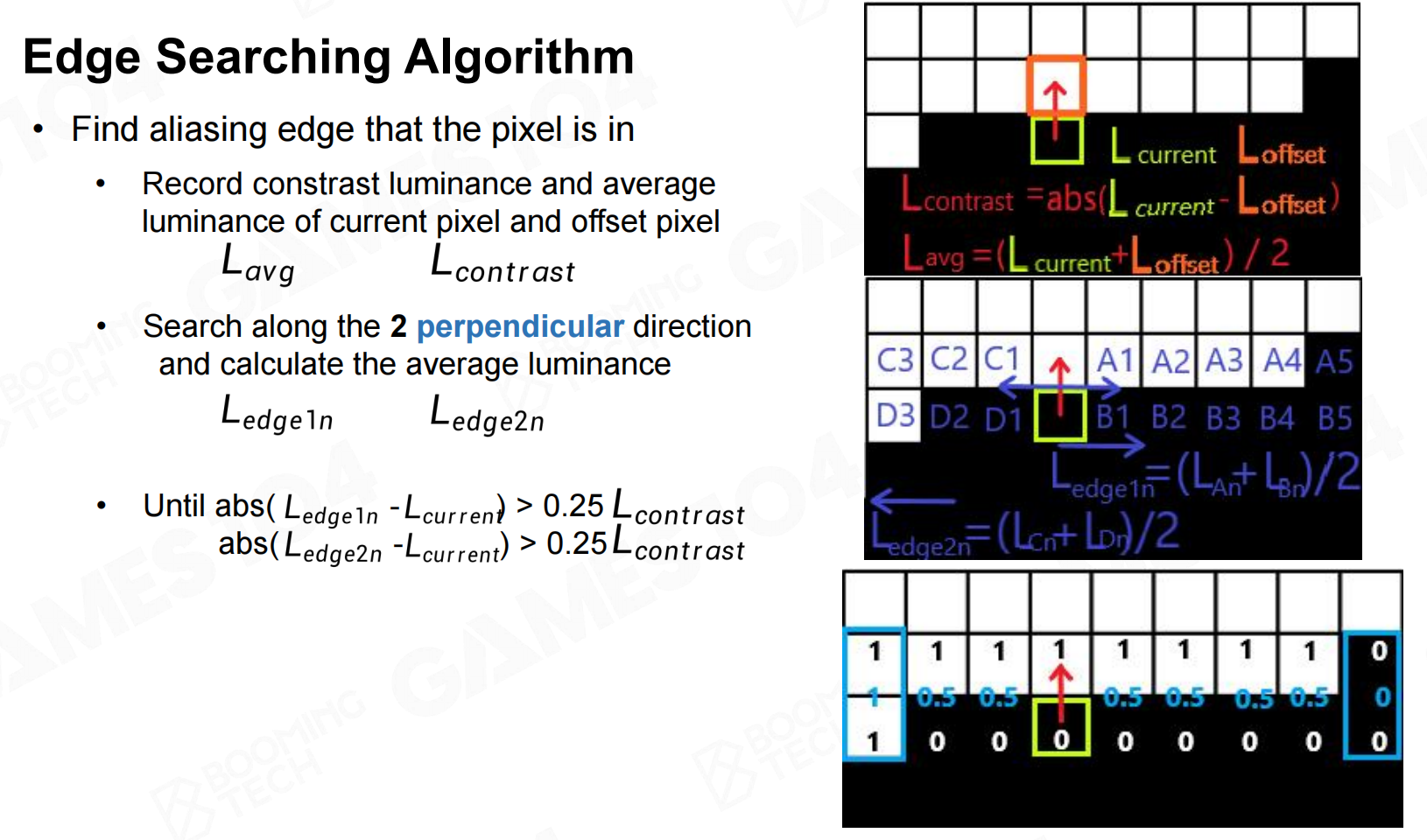

边缘搜索算法

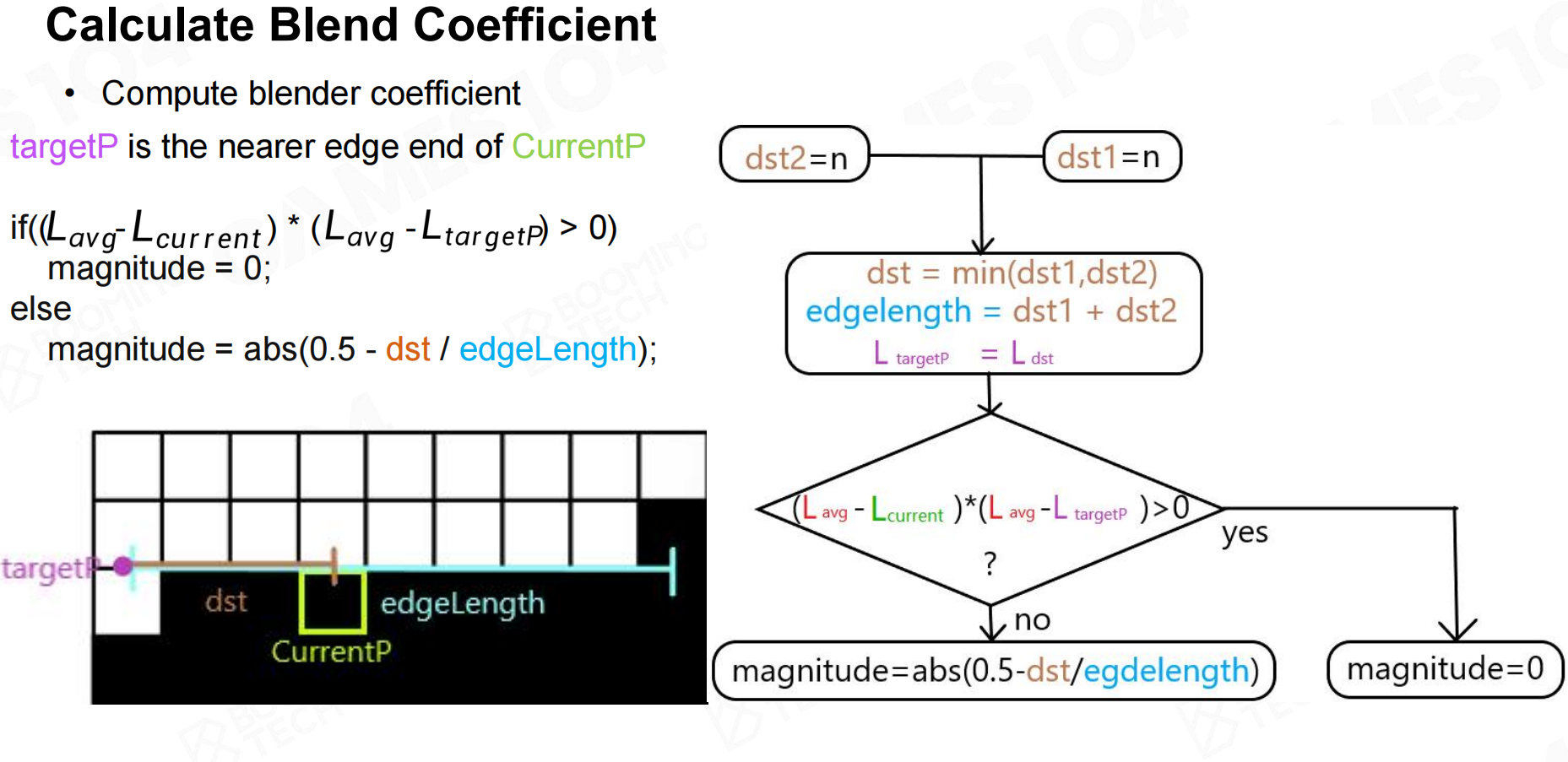

FXAA算法在颜色混合时，首先会计算当前像素处于边线中的比例位置。然后根据比例位置，对当前像素的uv做偏移。
计算混合系数

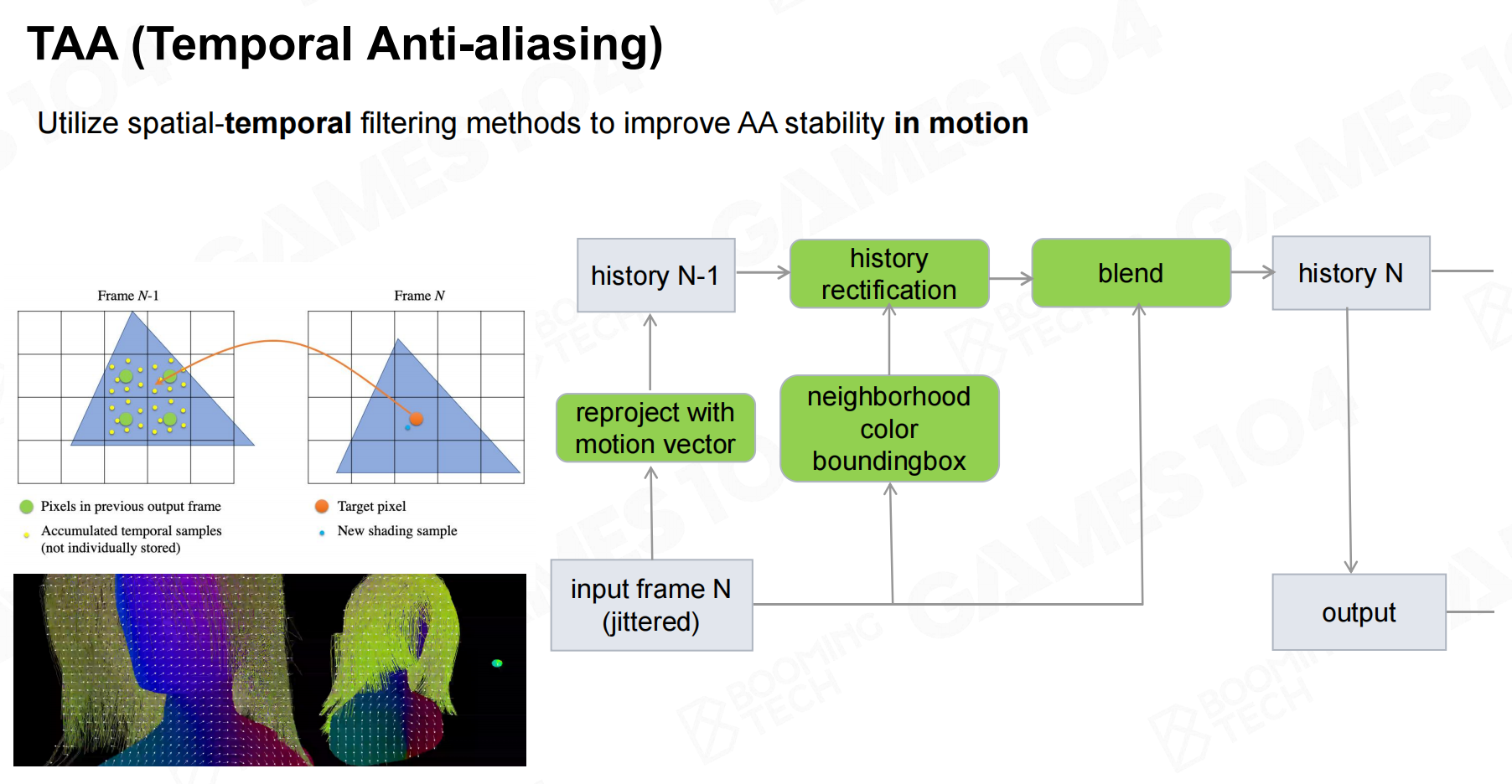

TAA（Temporal Anti-aliasing）

TAA分为采样（sampling）和合成（resolve）两个过程。

• 采用：常见的做法是在每帧中对摄像机的视锥体矩阵做偏移，以达到多次采样的效果。
• 合成：为了避免采样的像素差异过大，使用Motion Vector：计算像素点在当前帧和上一帧的移动，
  在融合时进行差异判断，放弃掉那些颜色差异大的历史像素点

这种采样方法存在很多问题：

1. 由于舍弃了历史像素，会出现部分顶点闪烁。
2. 当前画面的像素点与上一帧的矩形像素点有偏移，插值合成导致了像素的模糊。
3. Ghosting问题：光照变化或物体运动，导致历史样本失效；
4. 骨骼动画、顶点动画需要额外计算处理
   TAA

后处理

后处理：在Camera渲染完成之后，拿到渲染的纹理再对其进行处理。通常后处理是用来保证画面正确以及特殊效果
，但我们之前提到的SSAO、Depth Fog其实也算是在后处理流程中实现的。这里简单介绍一下常见的后处理效果。

光晕（Bloom）

现实中，我们看到的强光源时，周围会有一圈光晕，Bloom就是为了处理这类效果。

Bloom的产生：

• 相机透镜不能完美聚焦
• Airy disk，光会在眼里产生散射

光晕

处理步骤

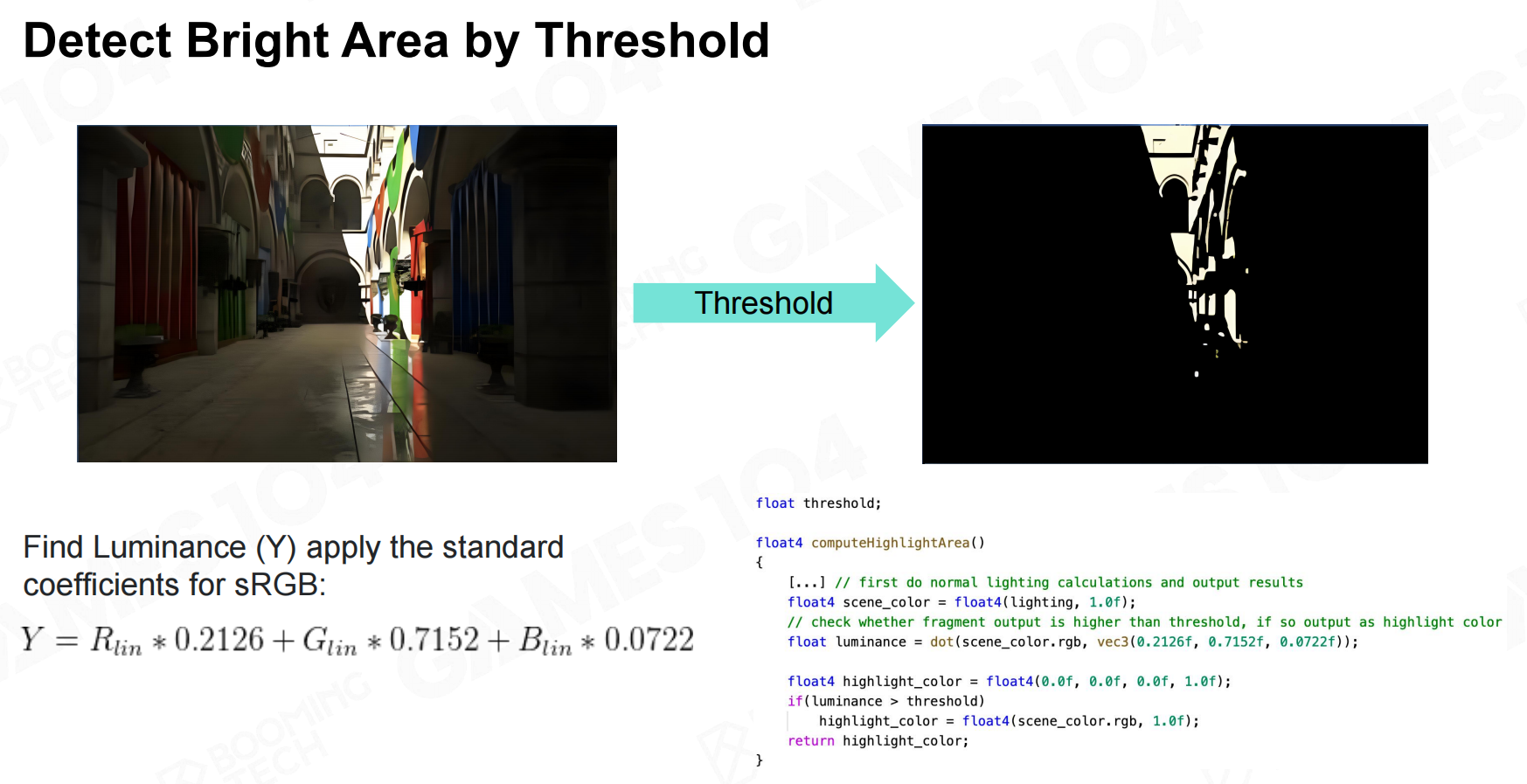

提取高亮区域

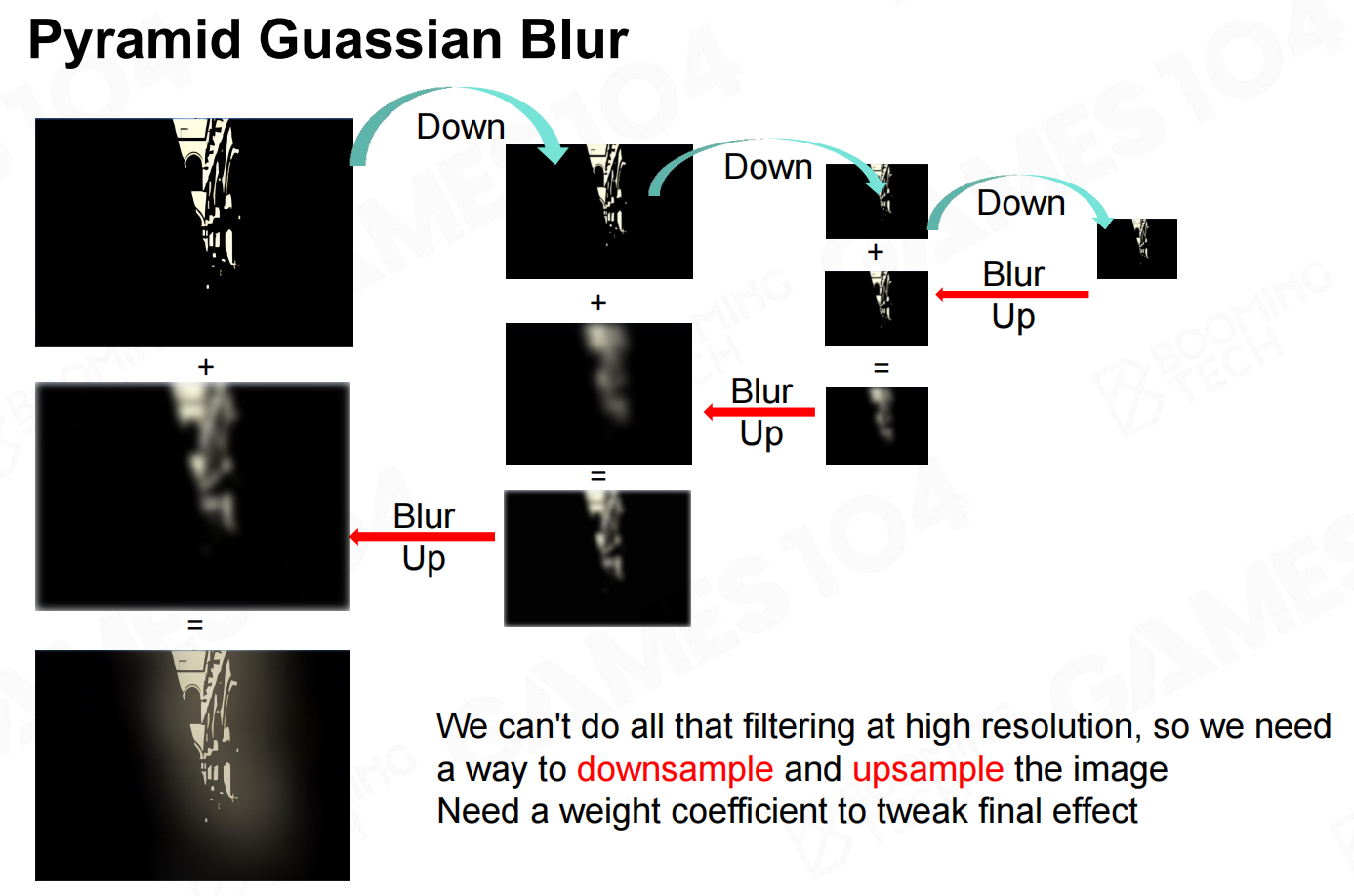

利用高斯模糊与低阶亮度对所提取的亮度区域进行模糊处理，以达到高效计算。然后将模糊化的亮度图与原图以一定比例进行叠加。

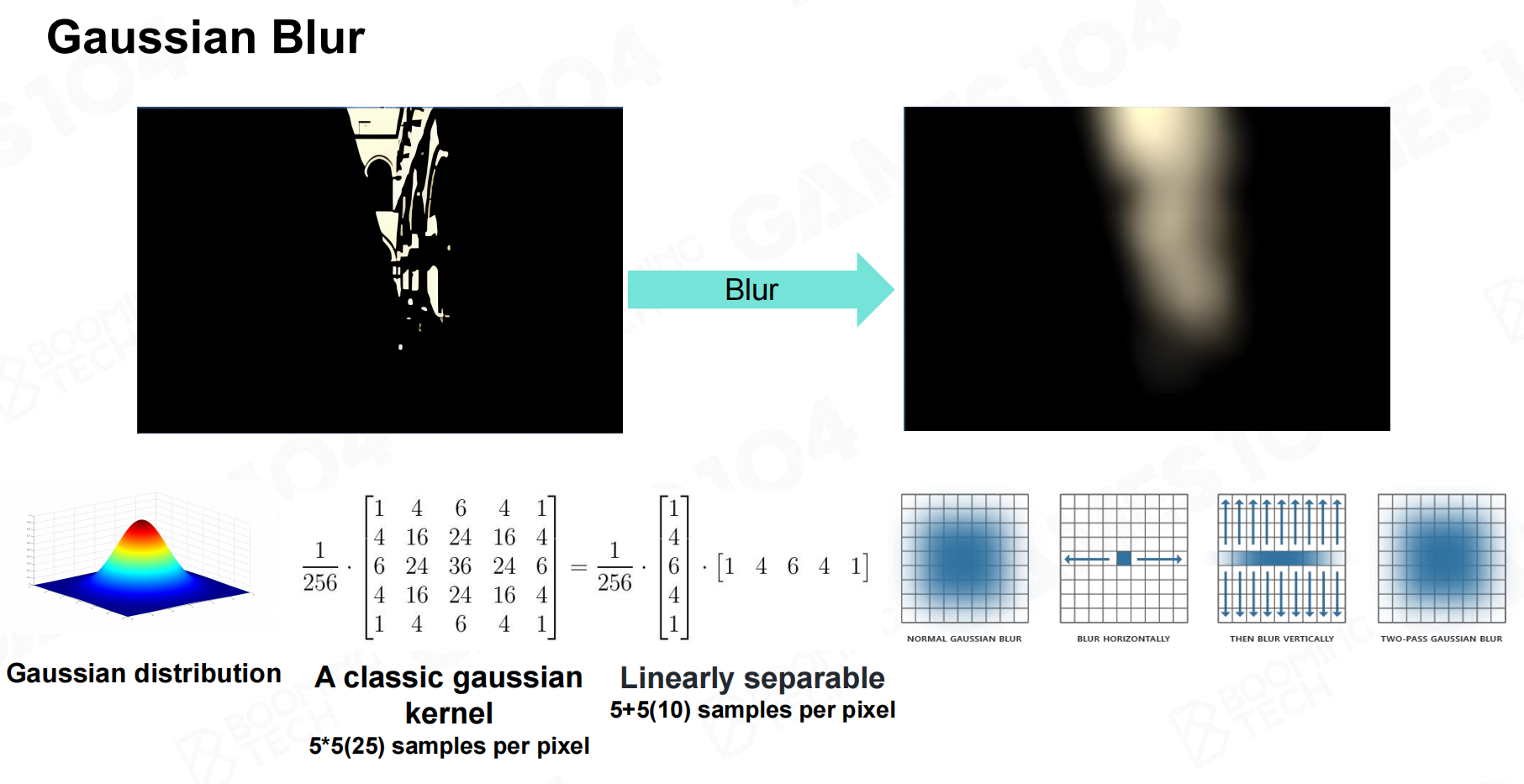

高斯模糊
高斯滤波金字塔

色调映射（Tone Mapping）

自然界中亮度范围很大，但我们用来显示的设备亮度范围是有限的。若不对颜色做任何处理，但显示的颜色亮度超出显示上限时就会被截断，产生过曝显现。

为了处理这一问题，就需要Tone Mapping将显示的颜色映射到显示器能够处理的亮度范围内。

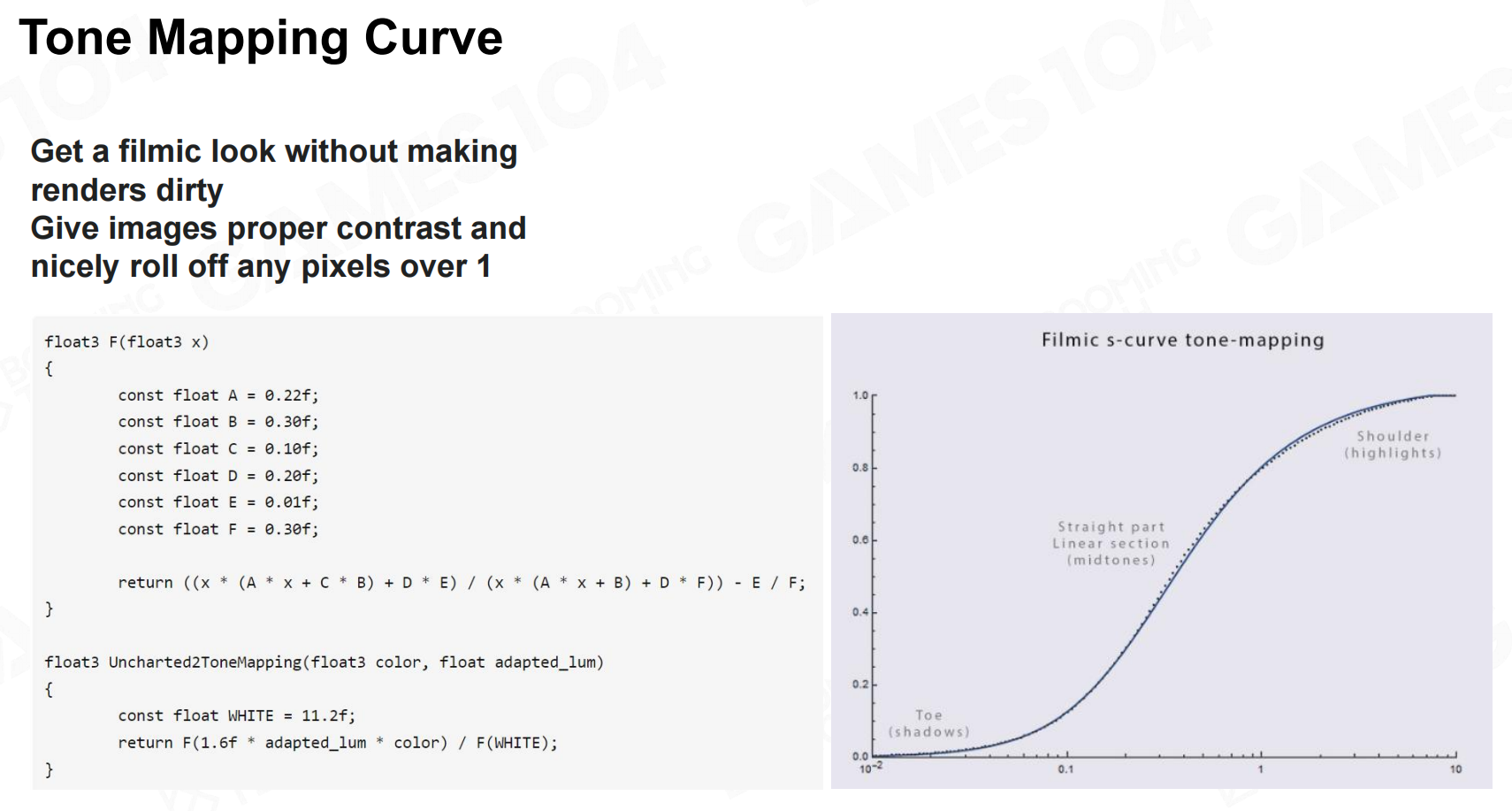

颜色的映射方案就是Tone Mapping的核心（Tone Mapping Curve）。

Filmic s-curve

Filmic s-curve是行业早期剔除的颜色映射曲线，提出者在大量实践基础上进行参数化拟合。其效果然游戏画质有了极大提升。
Filmic s-curve

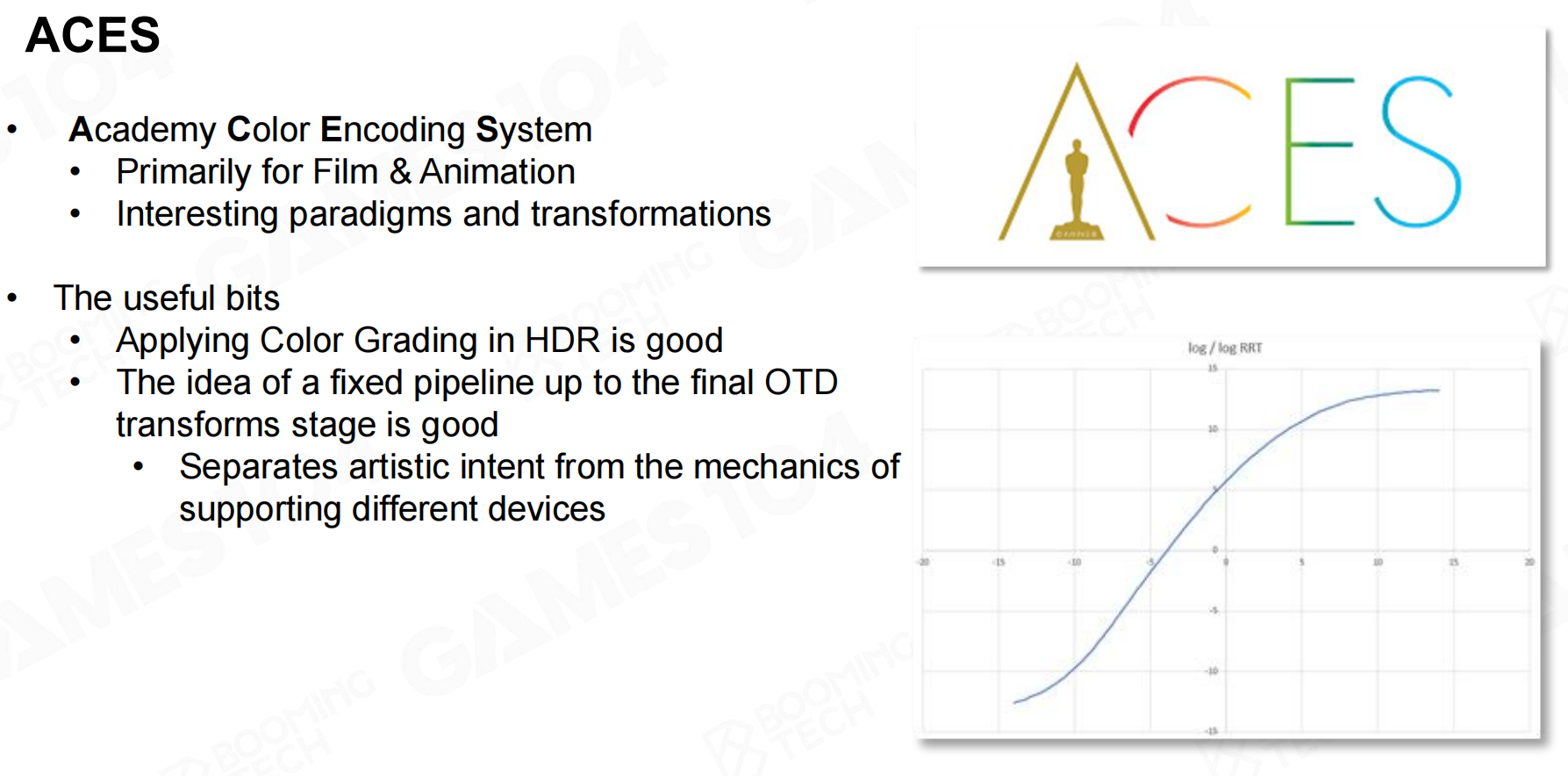

ACES

ACES是目前最被认可的颜色曲线，能够有效得在各种终端有稳定的显示效果。
ACES

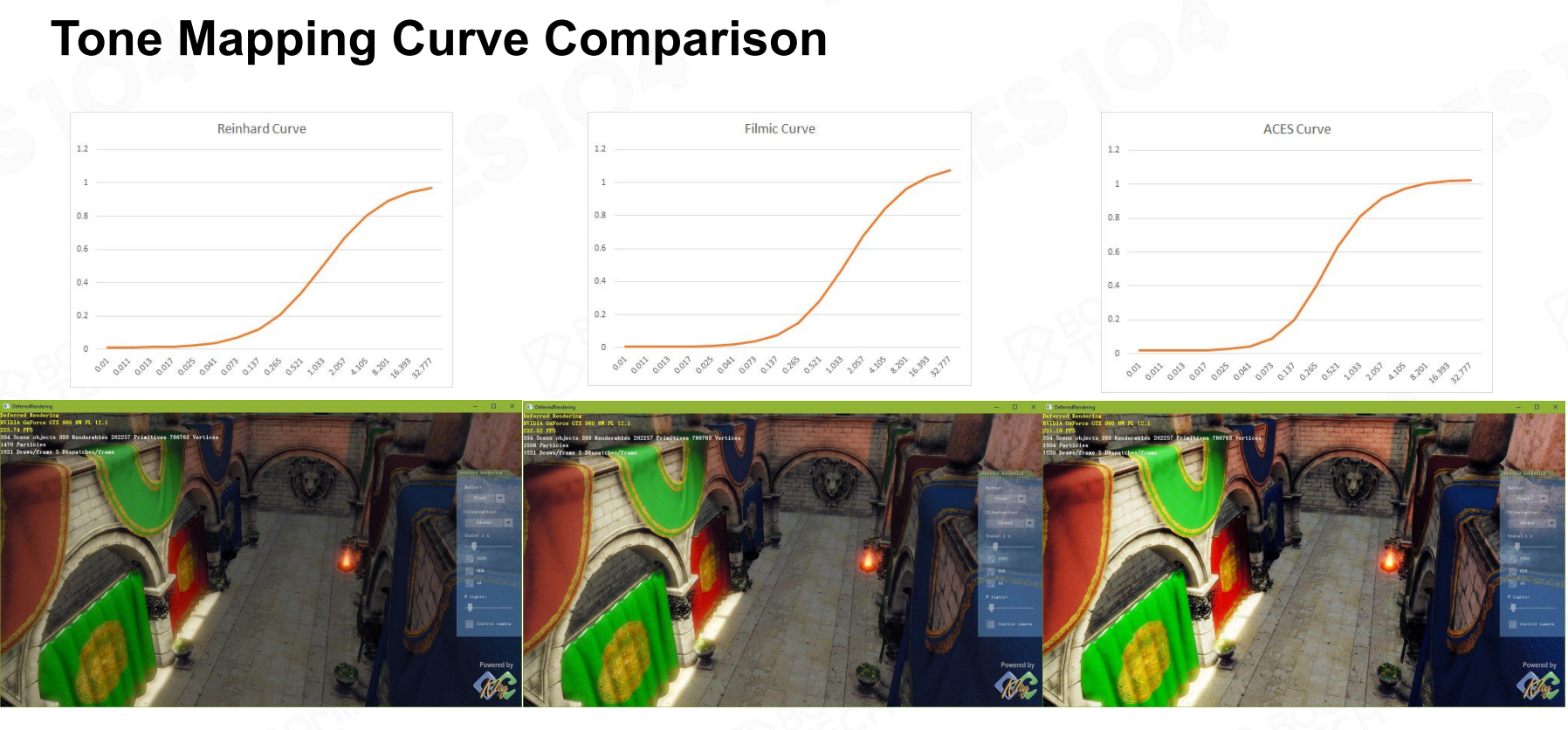

三条色调映射效果对比

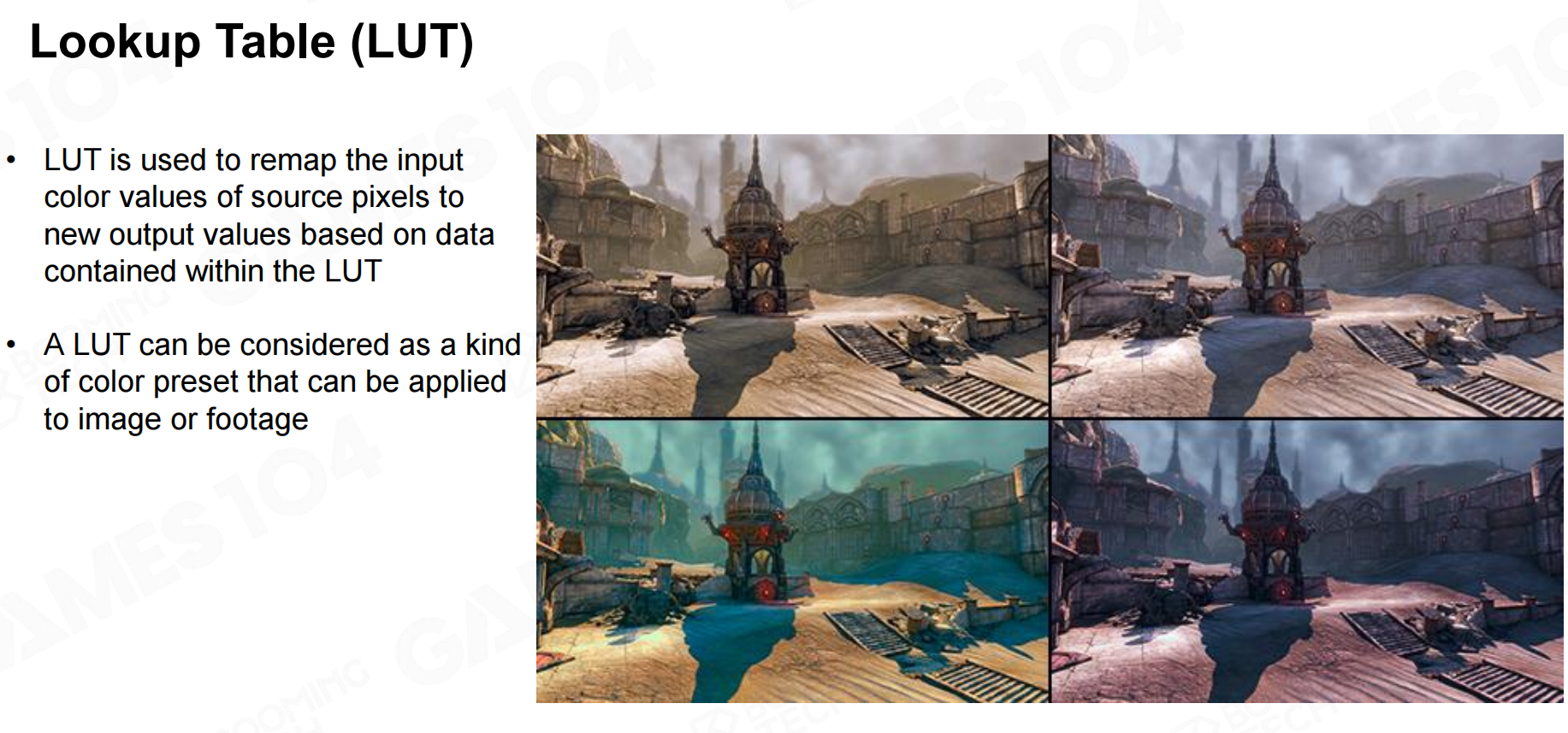

Color Grading

Color Grading用来调整画面的色调，以达到烘托气氛或特殊的画风效果。
通常的处理方式为：对原有像素颜色通过查表的变为需要的颜色。映射的表称为Lookup Table (LUT)
LUT

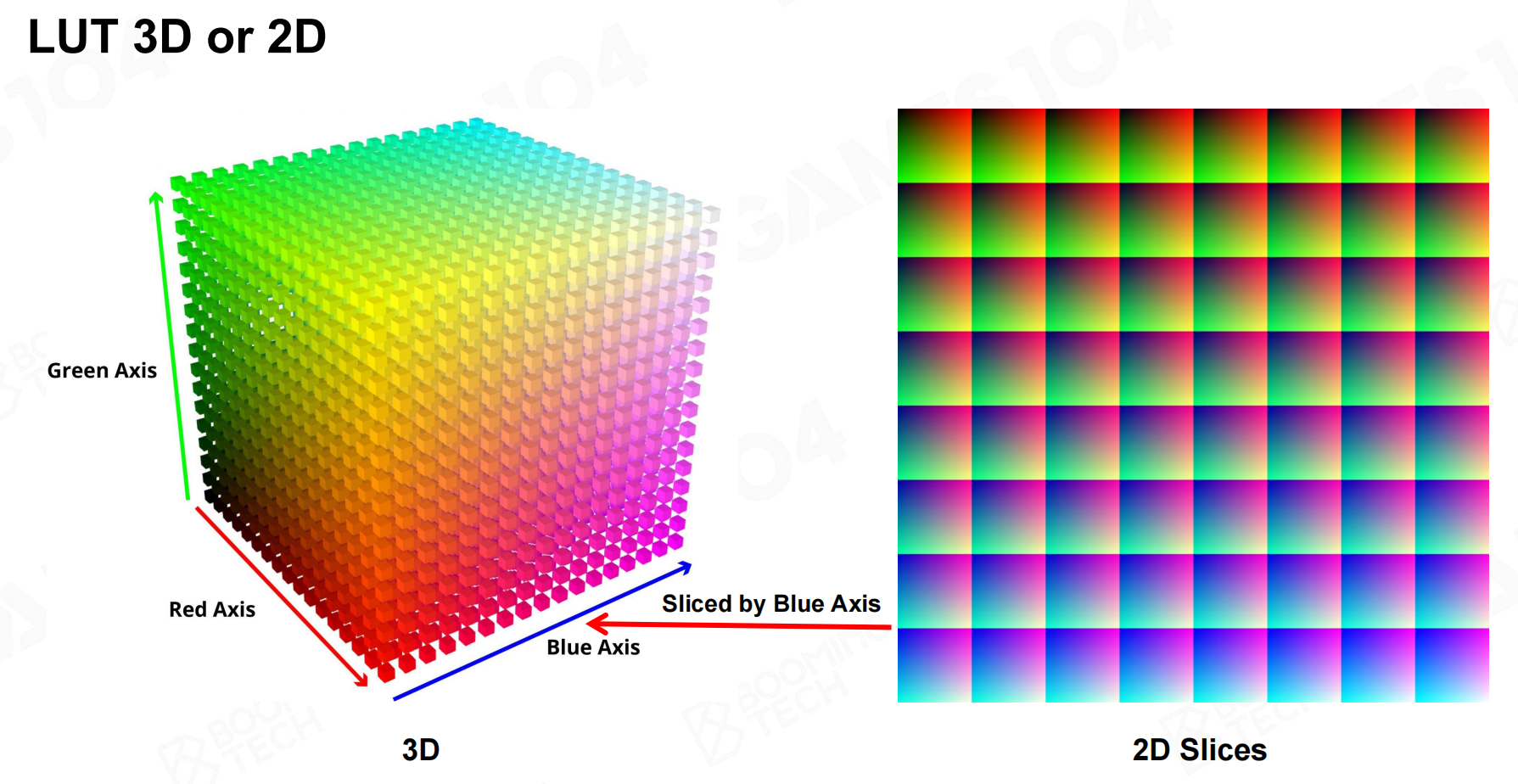

因为颜色是连续的，将3D颜色空间转换到2D纹理使用起来效果差不多。
3D颜色空间到2D纹理

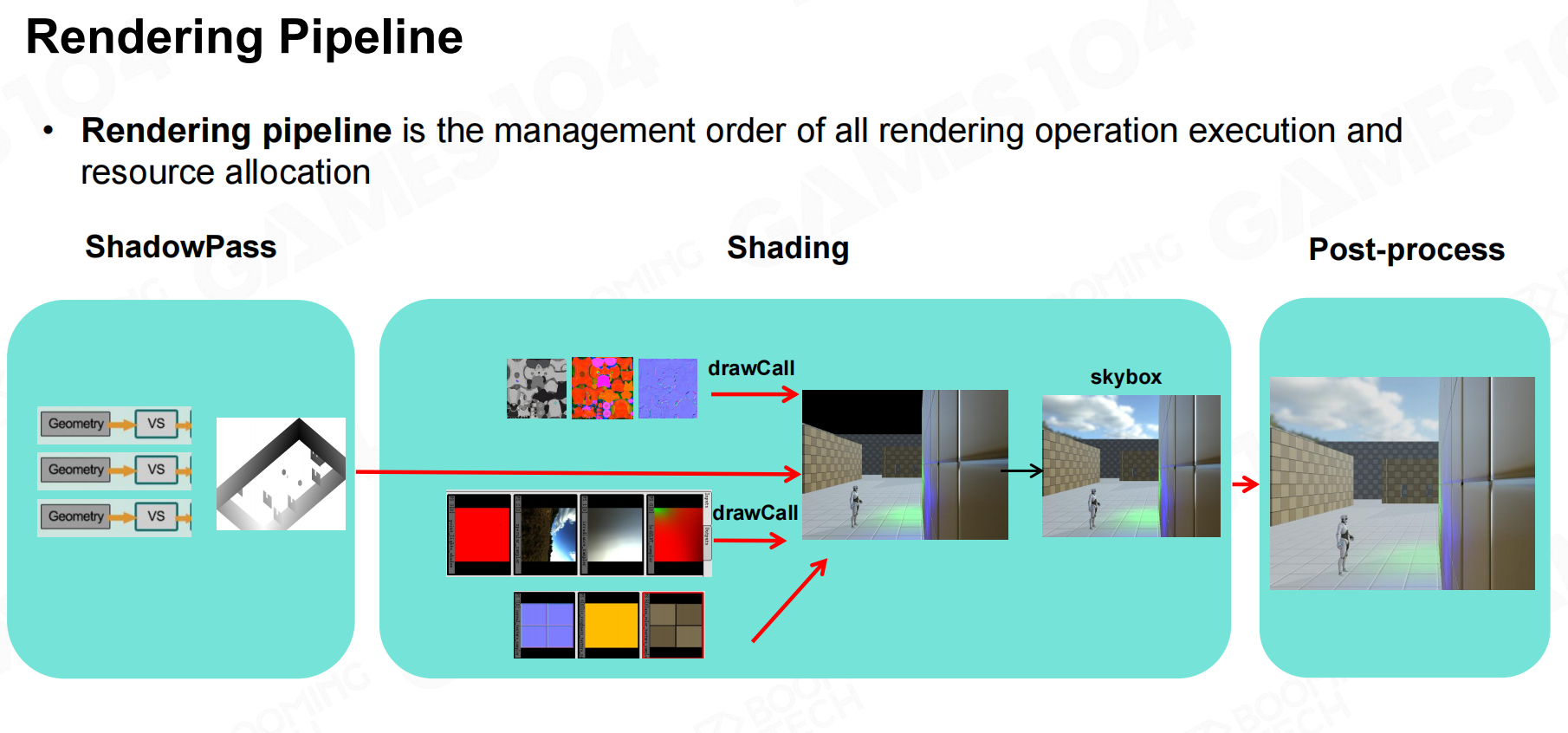

渲染管线

到目前为止，渲染的需要处理的内容基本都涉及了：渲染方程、大地、天空、AO等。
但还有一个核心问题：如何将我们提到的渲染相关的内容串联起来，使得整个渲染系统能够正常工作？
渲染管线就是来管理整个渲染的流程。

前向渲染（Forward Rendering）

前向渲染

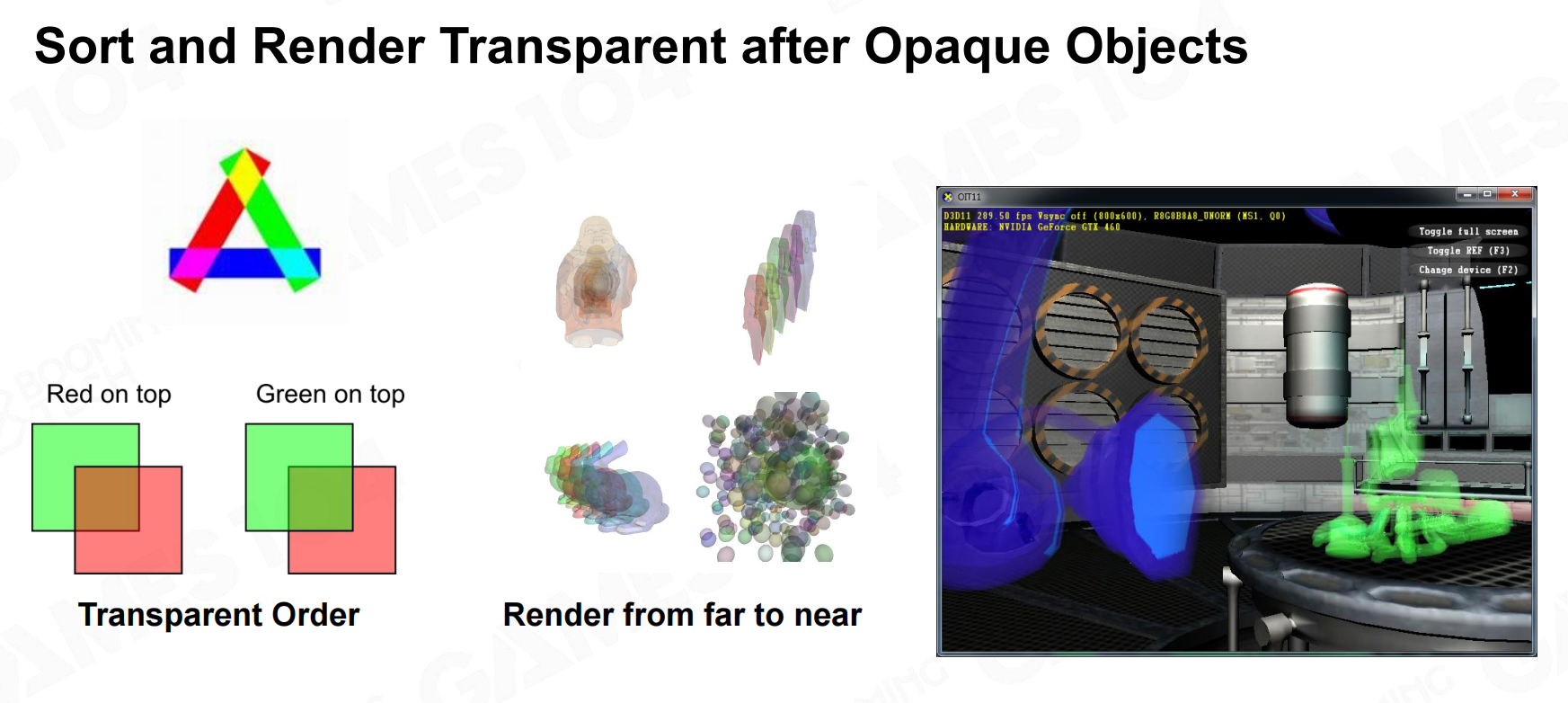

物体渲染顺序：总体来说，先由近及远渲染不透明物体（避免OverDraw），再由远及近渲染半透明物体（处理颜色混合）

半透明物体穿插绘制问题无法完美解决，只能用物体的中心点进行排序处理。
排序和渲染透明对象

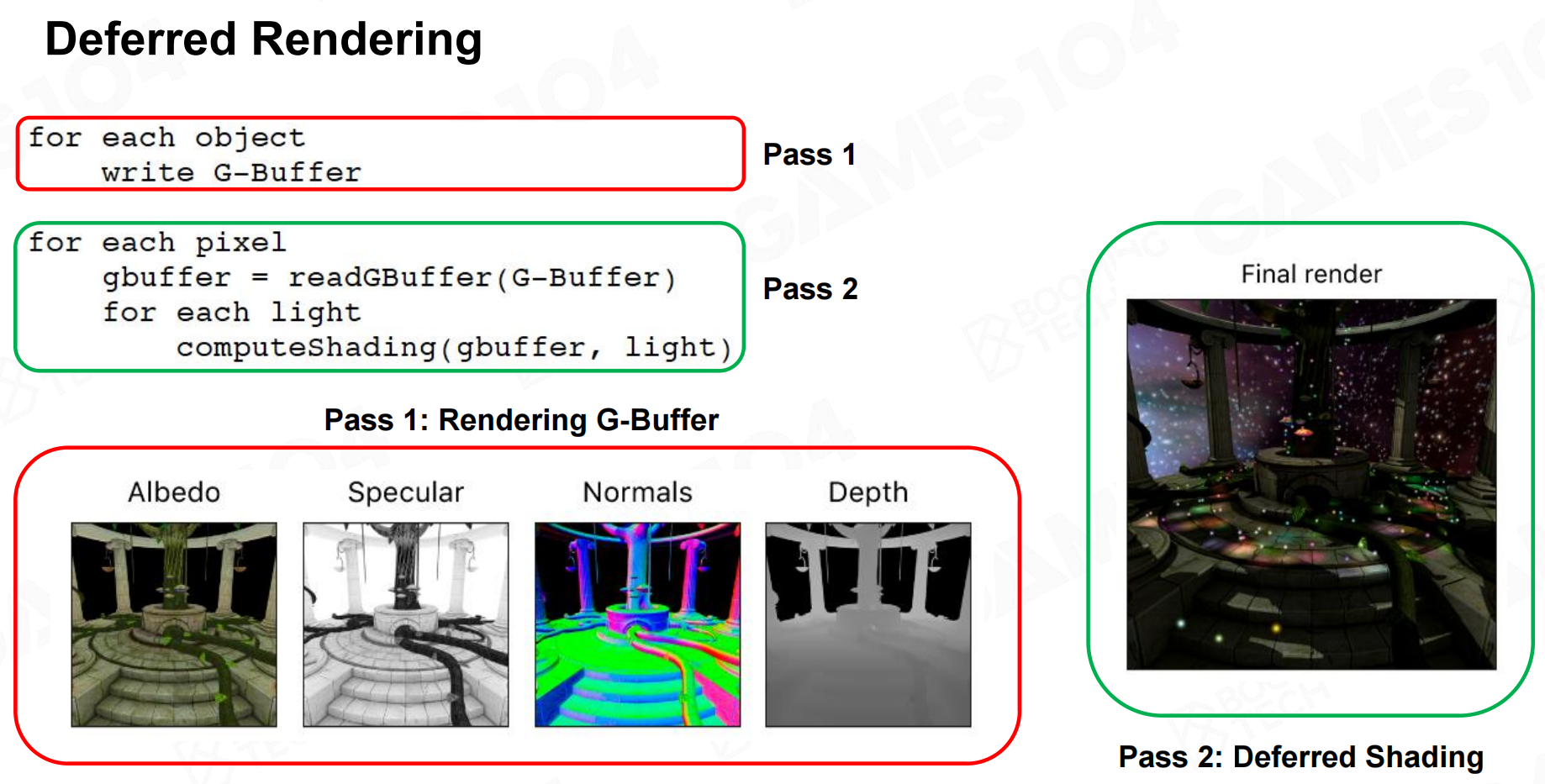

延迟渲染（Deferred Rendering）

前向渲染的问题就在于，每有一个光源就要对渲染物体处理一遍。当场景中存在大量光源时，开销太大。Deferred Rendering为了避免这种情况，
提出了两个Pass的处理方案：第一个Pass存储屏幕像素需要的几何信息（GBuff）；第二个Pass针对像素进行逐光源处理。
延迟渲染

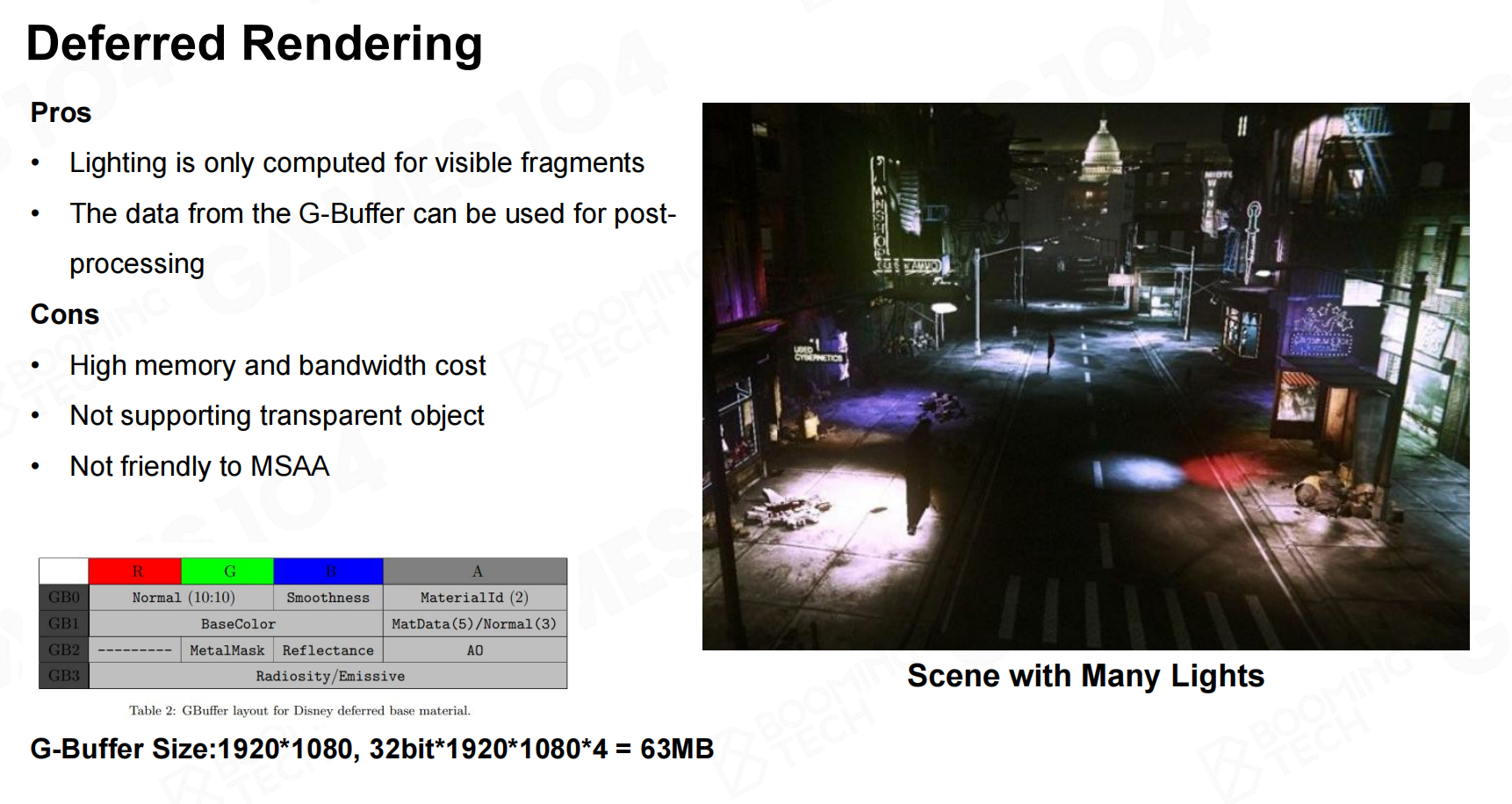

优点

• 只计算可见顶点光照
• G-Buffer的数据，后处理能拿来用

缺点：

• 高内存占用
• 不支持透明对象
• 对MSAA不友好
  延迟渲染优缺点

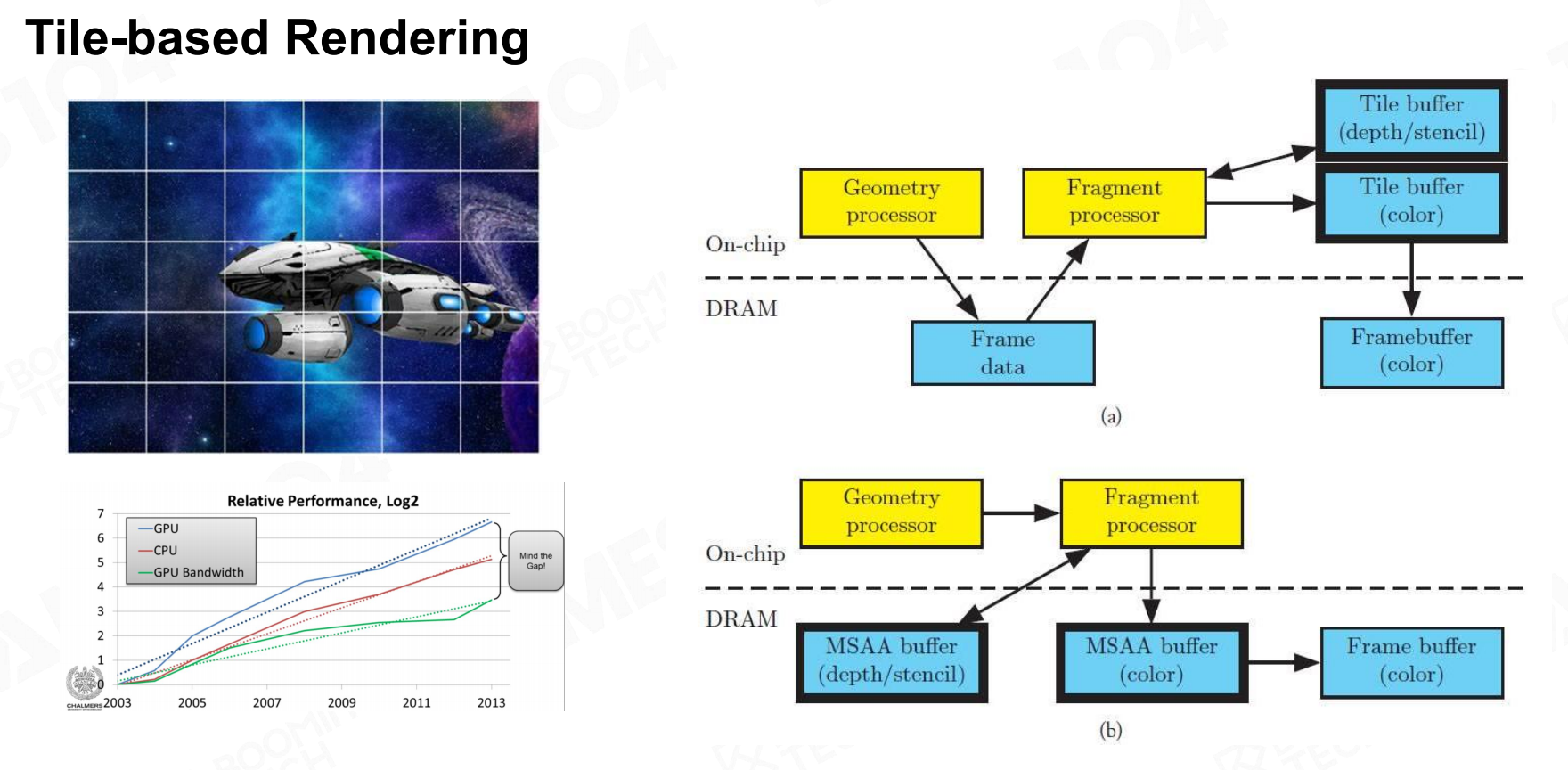

分块渲染（Tile-based Rendering）

由于移动端的带宽、内存以及散热极其敏感，常规的PC GPU架构并不适合。为了应对这一问题，
现代移动端设备通常使用Tile-based Rendering的GPU架构：将画面拆分成许多小块（Tile），渲染绘制时针对Tile进行处理。
分块渲染

优点：

1. 较少GPU的读写压力；

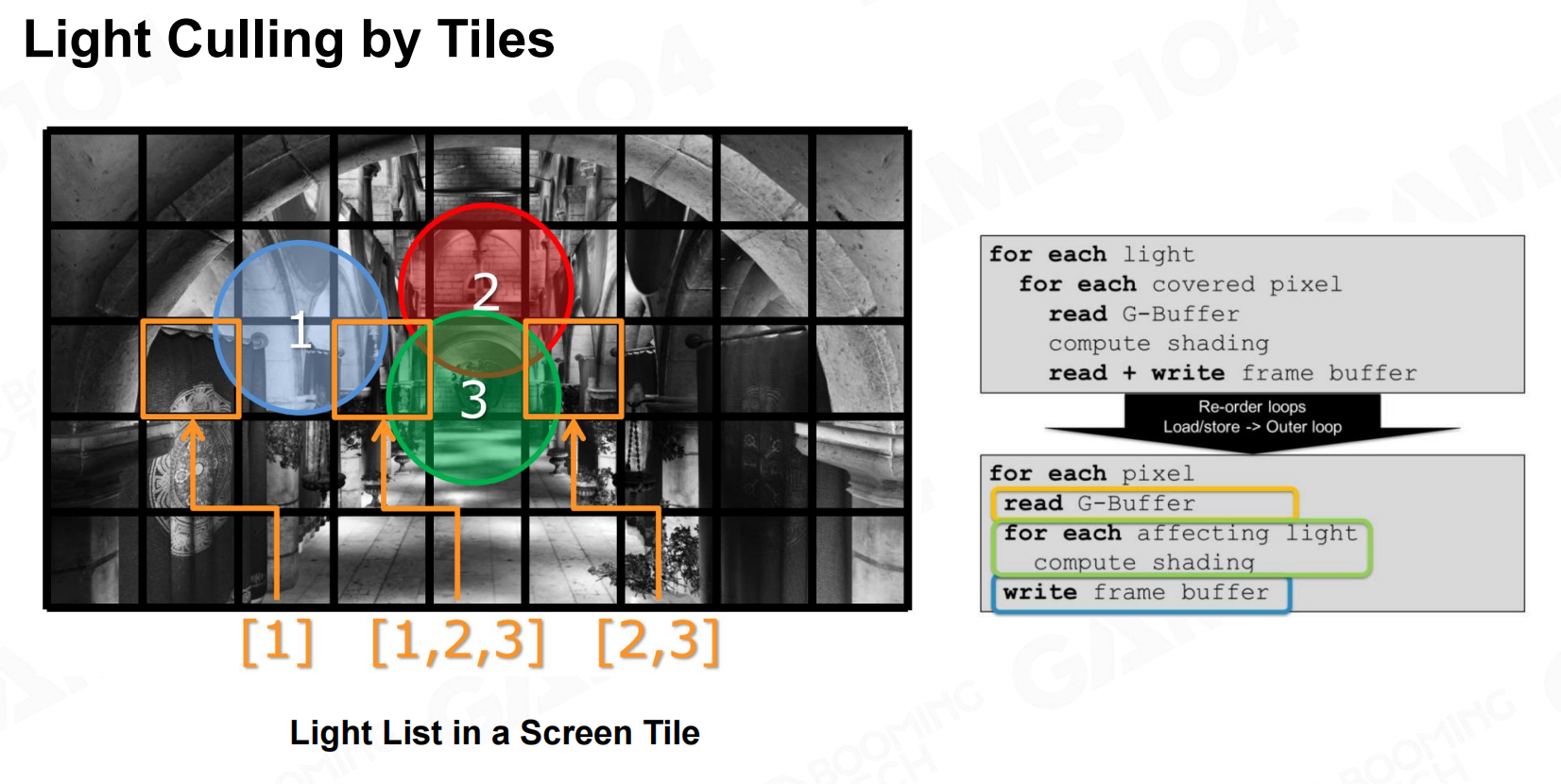

2. 将Light附着到Tile优化Light处理；
3. 根据Pre-Z与光照范围减少光照计算
   屏幕瓷砖中的灯光列表

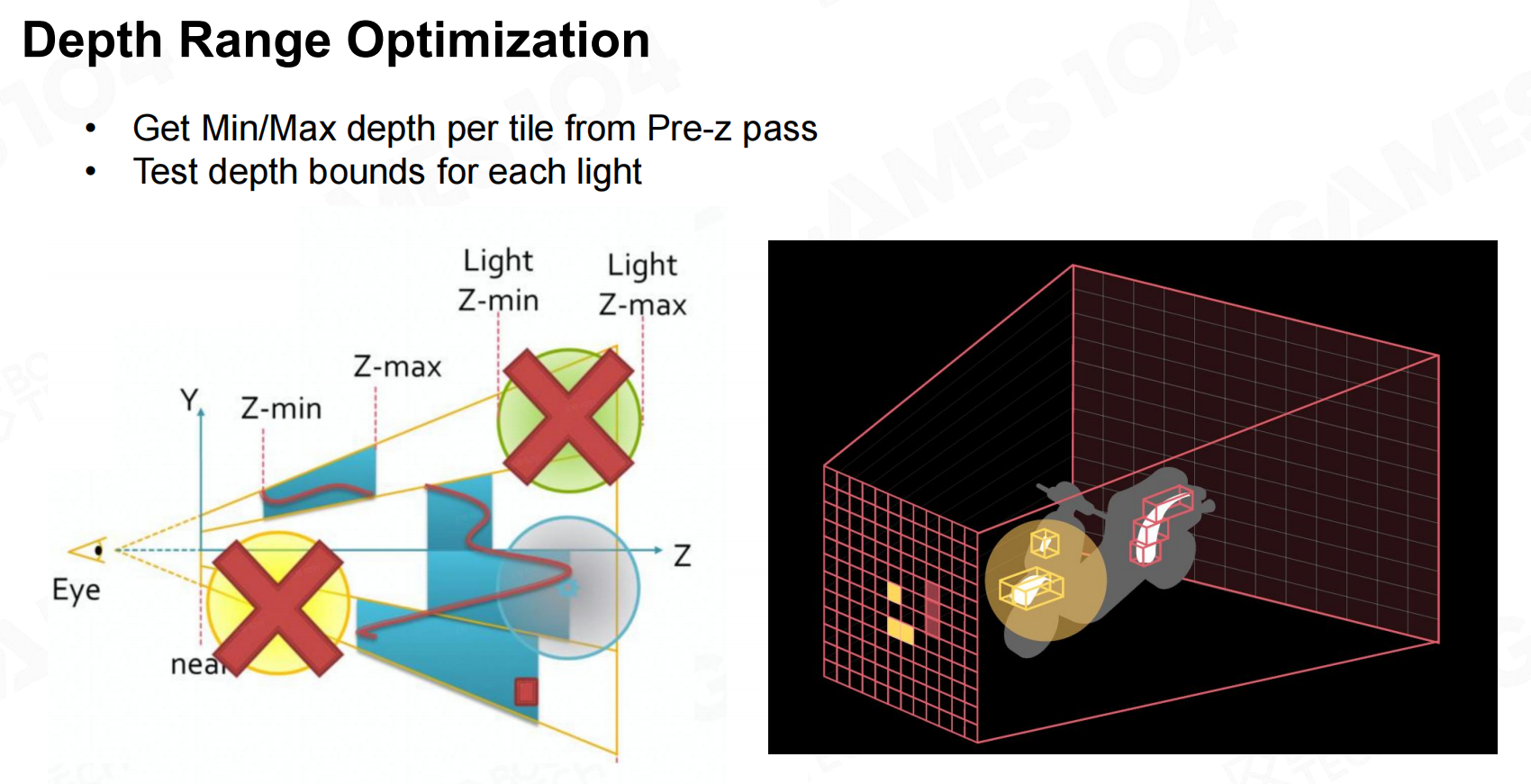

   深度范围优化

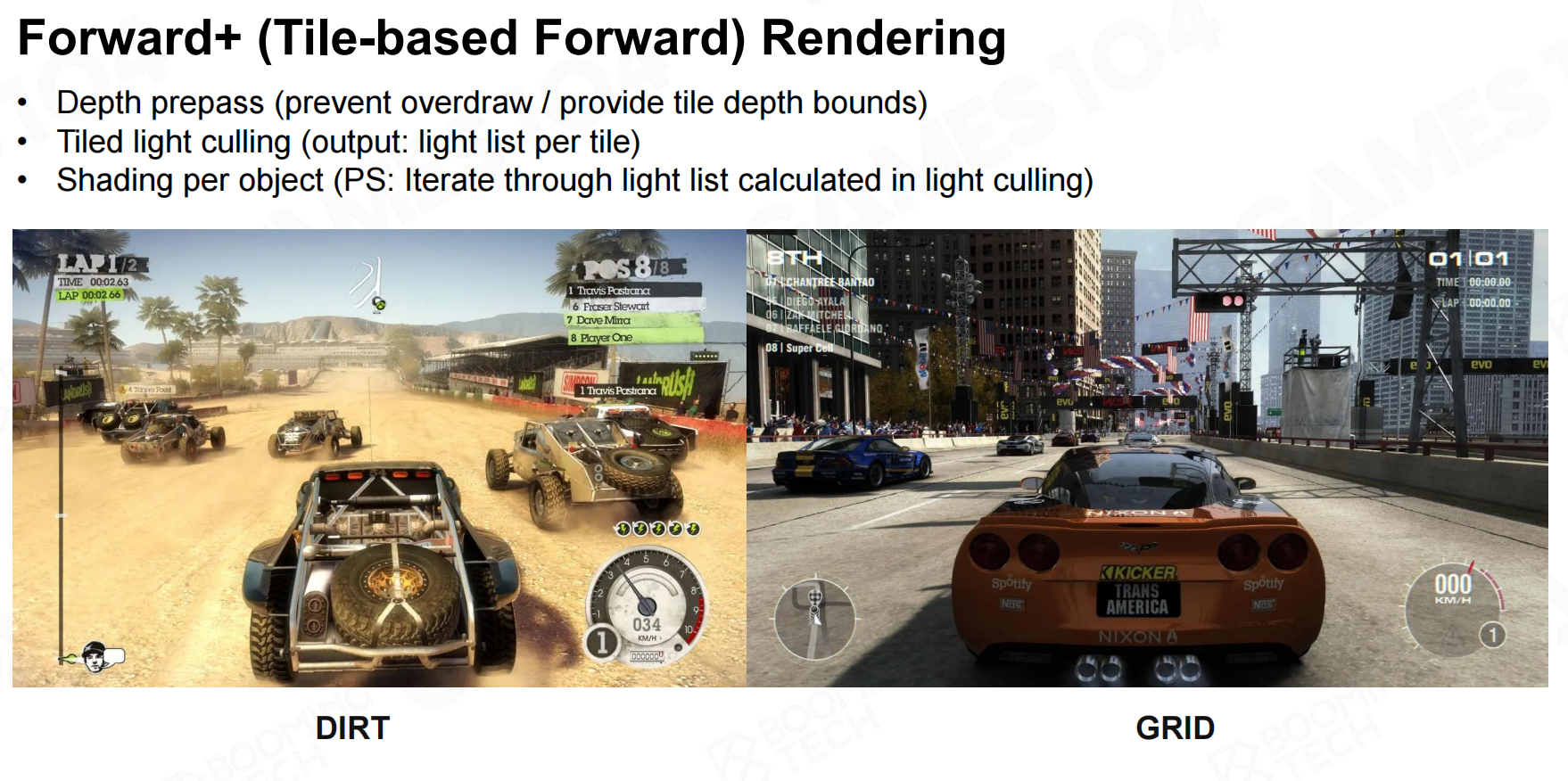

Forward+(Tile-based Forward) Rendering ：对Forward模式使用Tile-based Rendering
TBDR（Tile-based Deferred Rendering）：对Deferred模式使用Tile-based Rendering
Forward+ Rendering

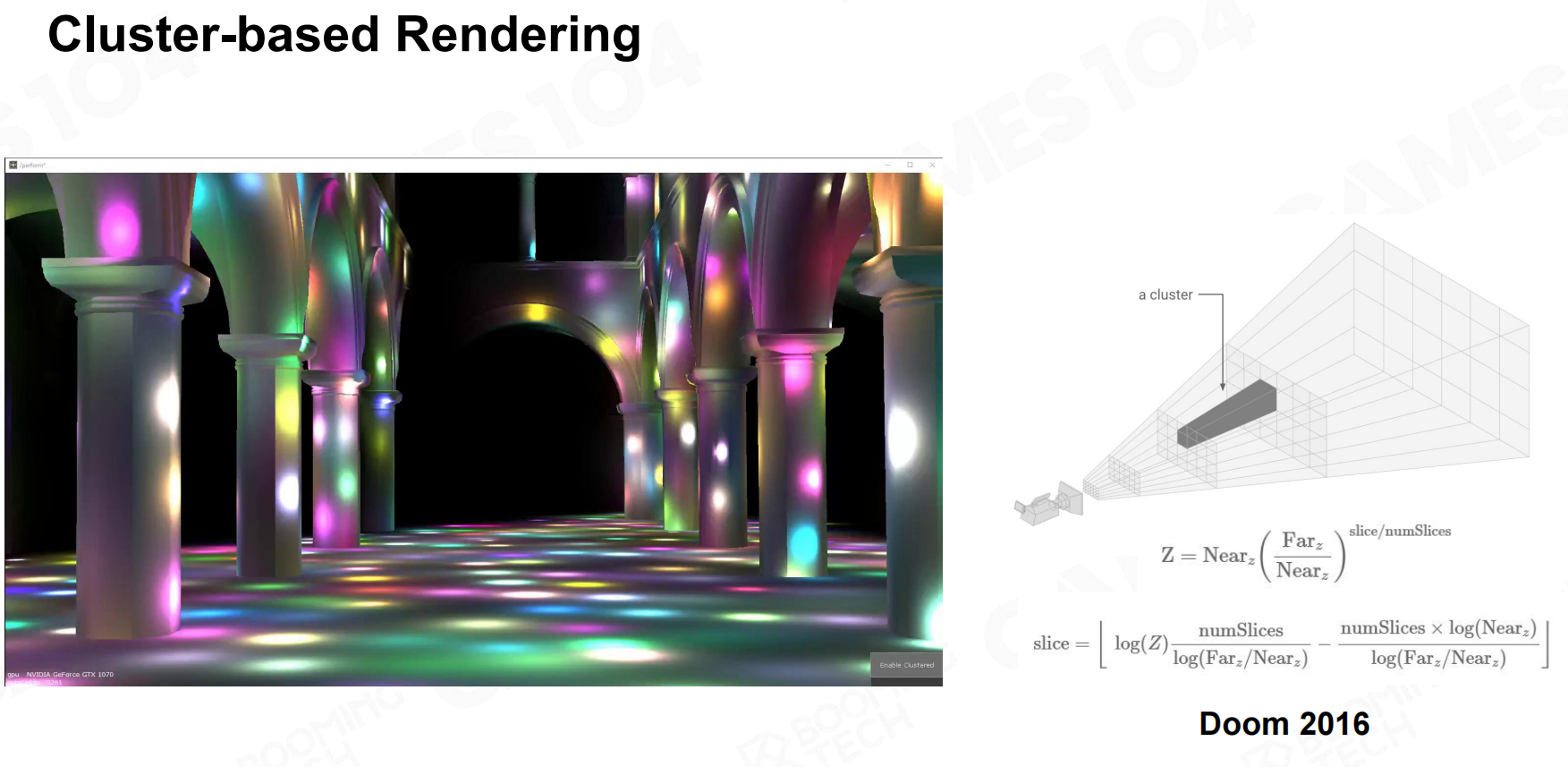

基于集群的渲染（Cluster-based Rendering）

将视图空间划分为多个四棱锥（Cluster），每个Tile单独计算Light的可见性。
Cluster-based Rendering

可见性缓冲区（Visibility Buffer）

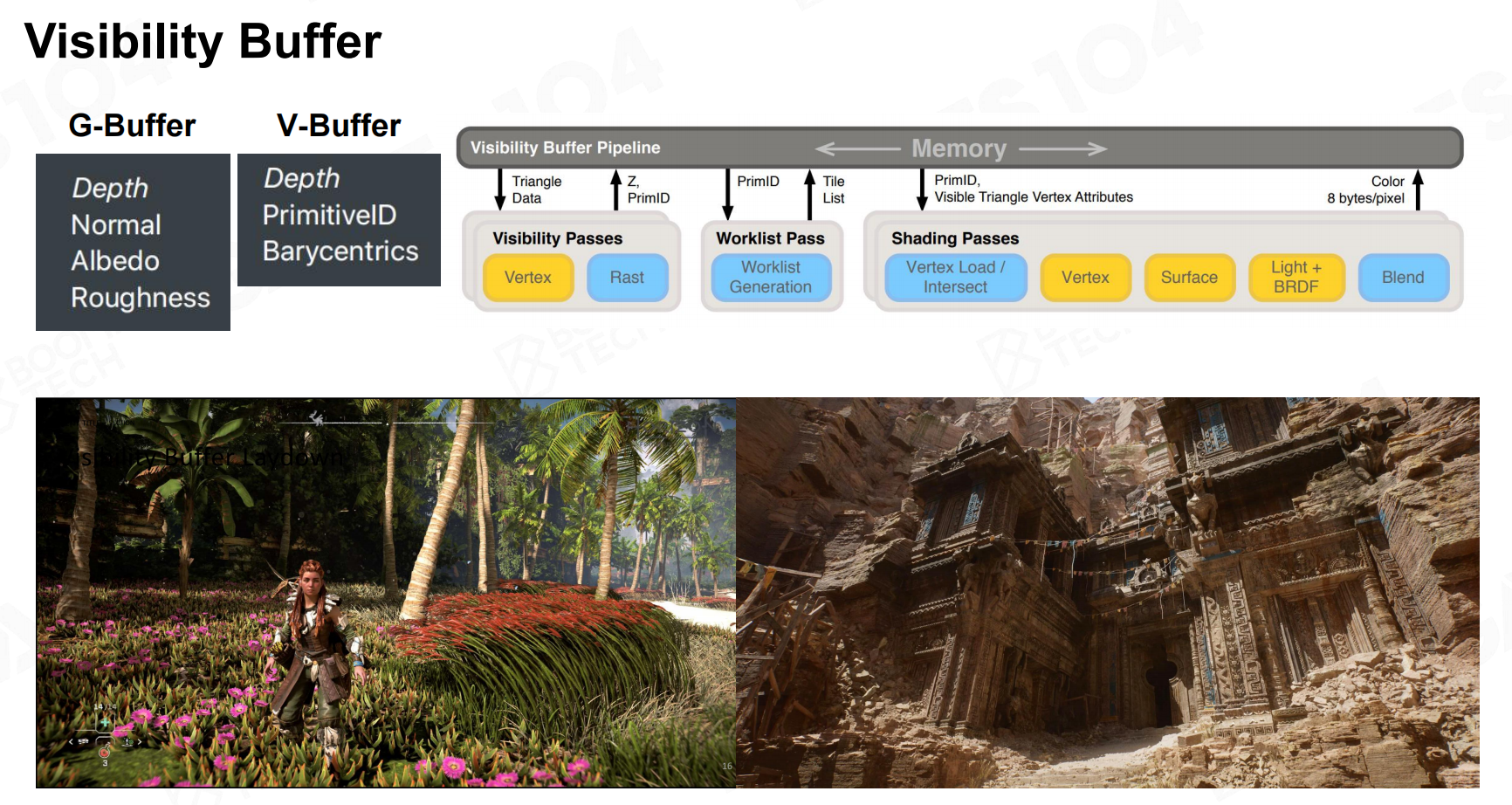

Visibility Buffer的基本思路是在前一个Pass中生成一个类似于GBuffer的全屏Buffer，
其中的每个texel只存primitive ID、uv和贴图ID，进而得到与之关联的所有属性值，法线、粗糙度等等。

Deferred Rendering在完成GBuff存储之后，就无法再获取原始的Mesh相关数据了；
而Visibility Buffer很好处理了这种问题， 对于复杂几何体来说，能够提供更好的细节效果。
Visibility Buffer

优点：

1. 提供更好的几何数据；
2. 内存、带宽压力小=>可以使用MSAA

缺点：计算消耗变大（索引不同纹理）

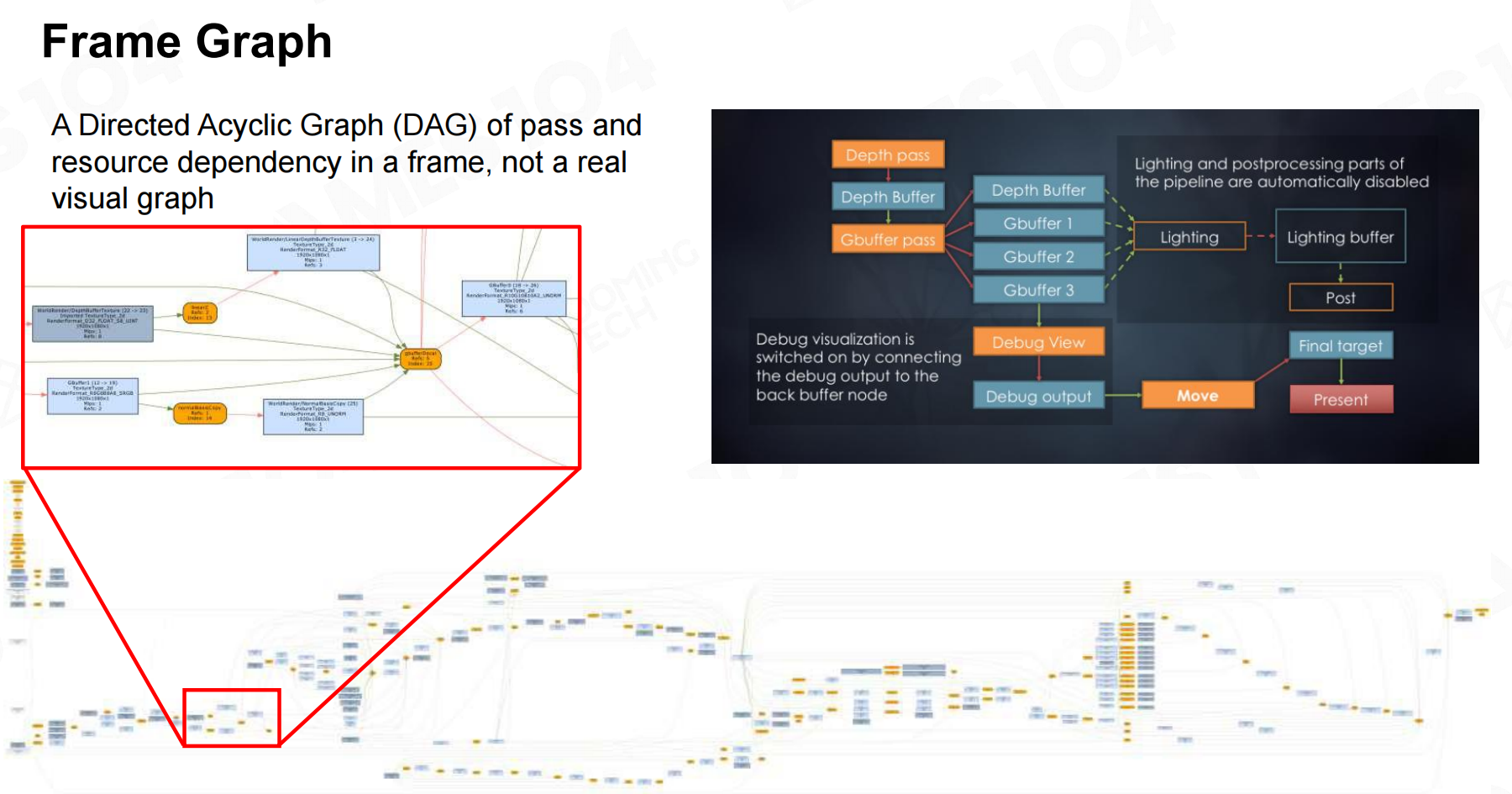

框架图（FrameGraph）

可视化依赖和分析管理pipeline
FrameGraph

V-Sync&&G-Sync

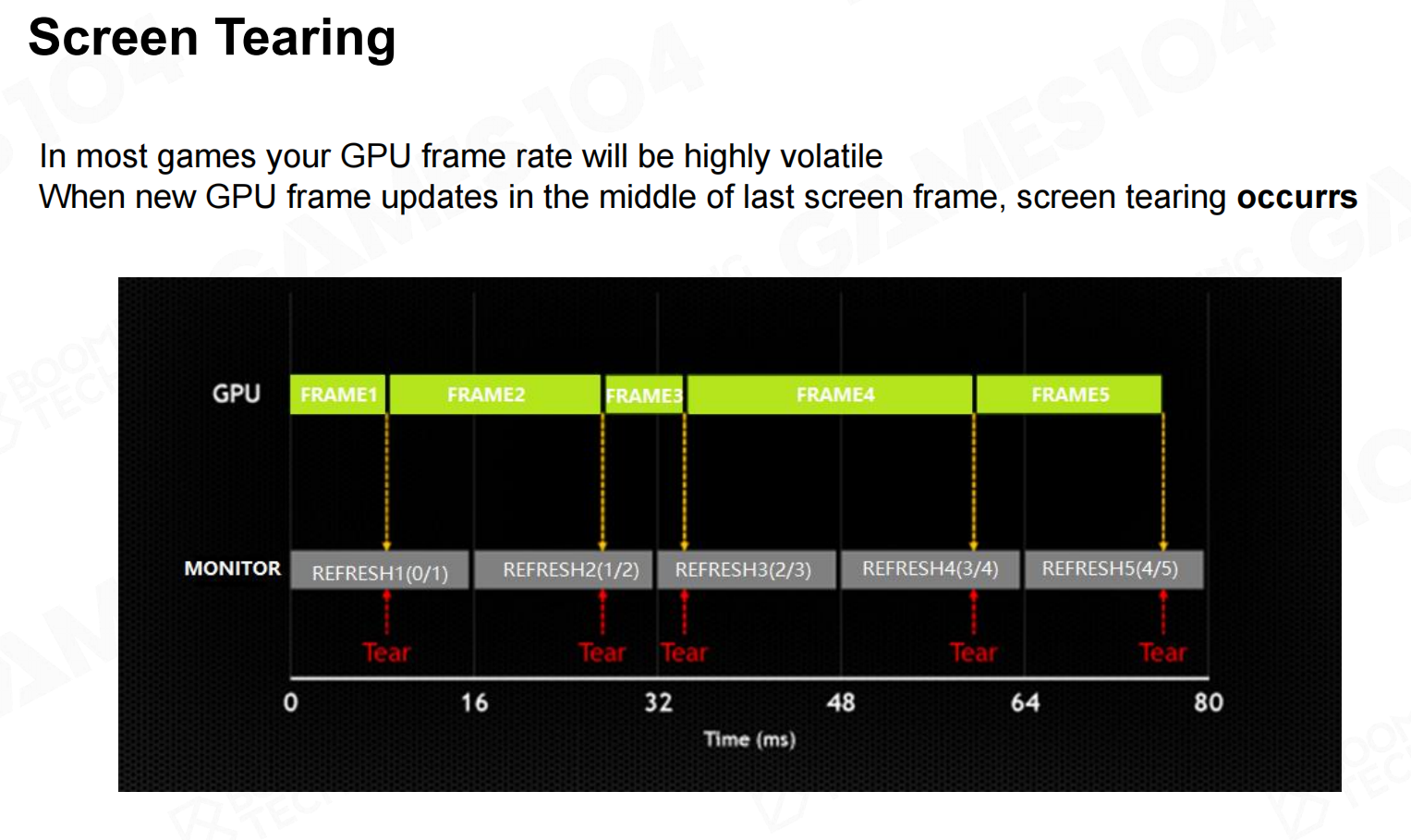

游戏画面出现画面撕裂问题，学术名叫Screen Tear
画面撕裂

画面撕裂的原因：引擎渲染不同帧复杂程度不同，所以GPU帧率不固定，但是显示器刷新是固定的。
如果在显示器的刷新间隔中间，GPU完成了渲染，就会造成屏幕撕裂
画面撕裂原因

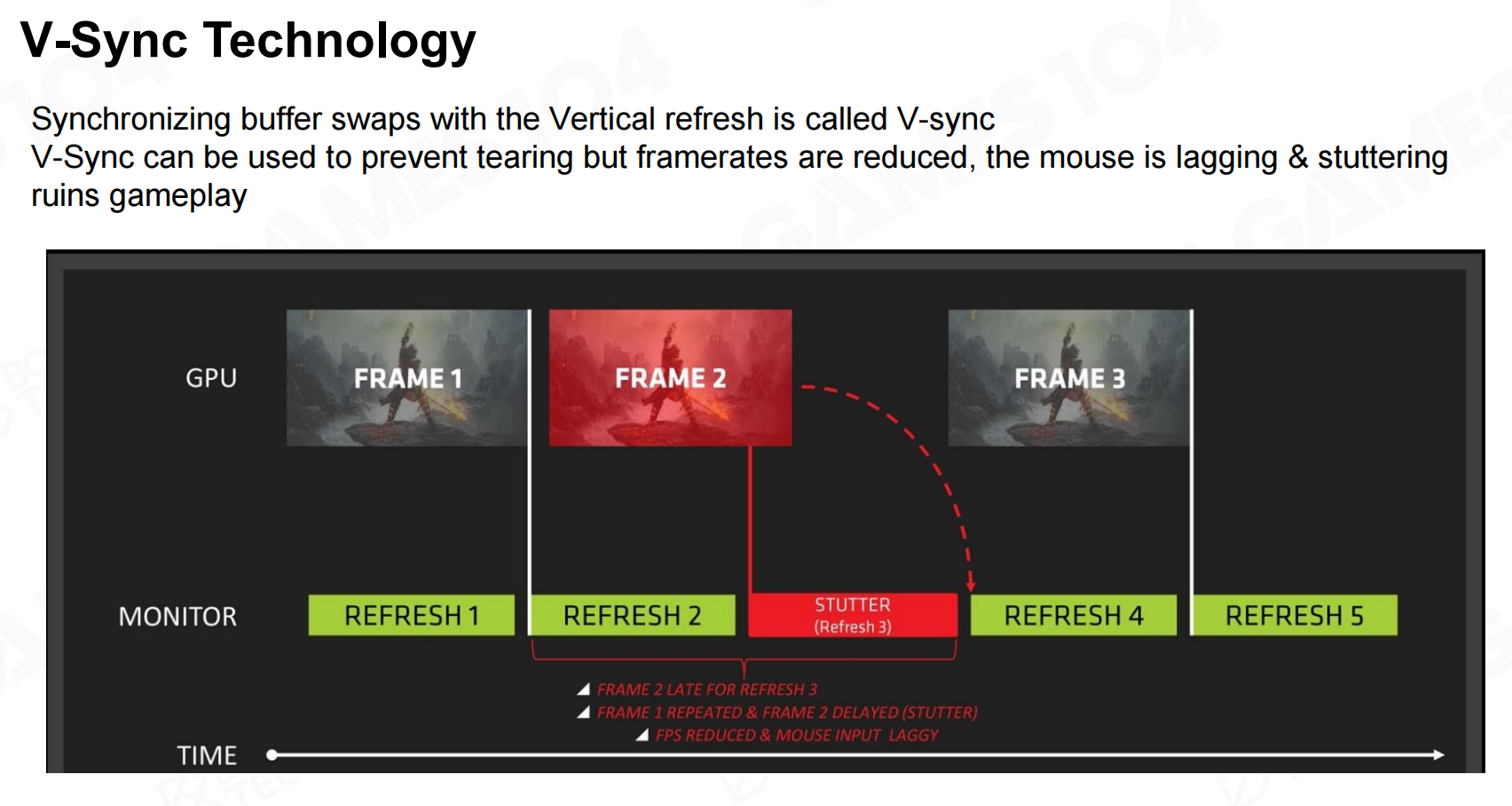

垂直同步，是为了解决画面撕裂问题。就是降低帧率，等FrameBuffer写完，再一起刷新界面
垂直同步

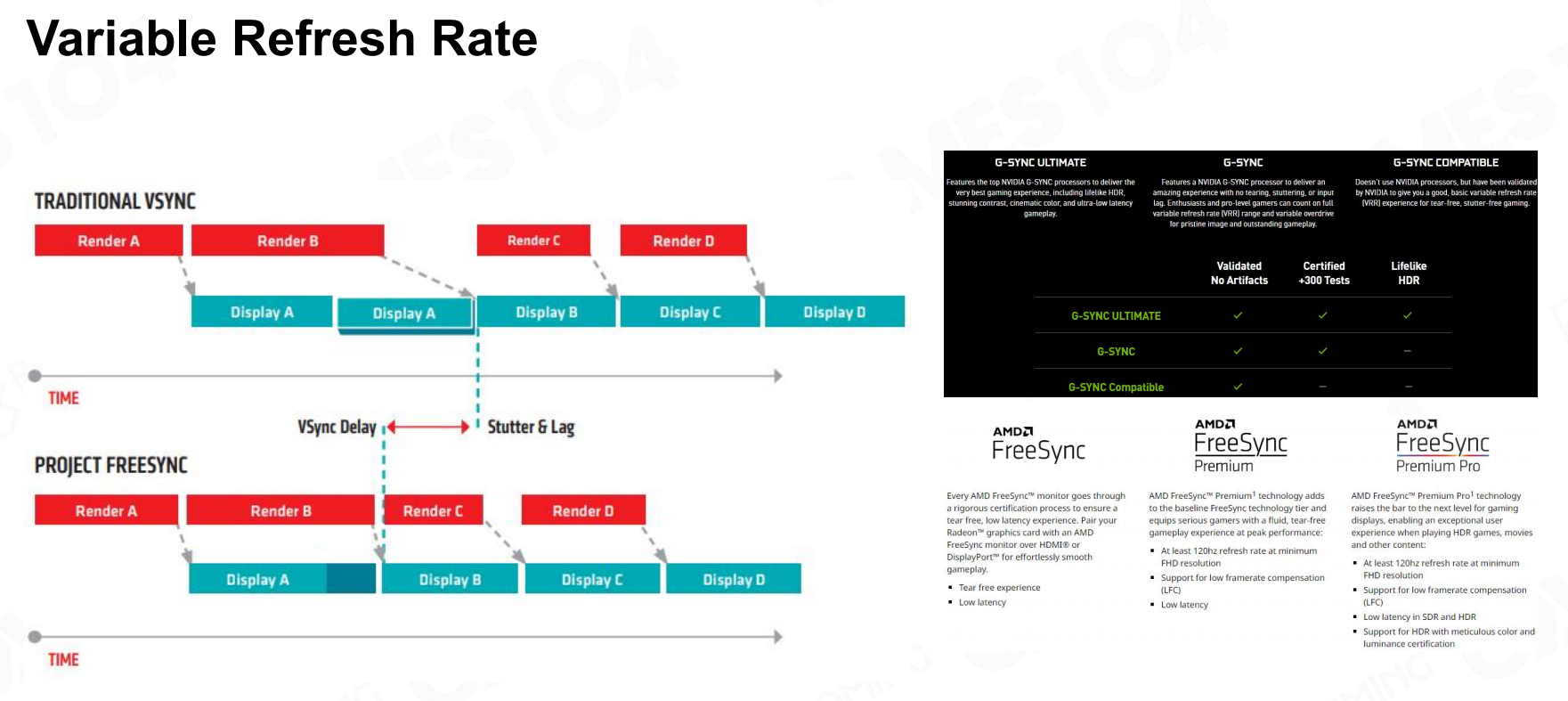

可变刷新率（Variable Refresh Rate）

显示器自适配游戏帧率技术
Variable Refresh Rate
